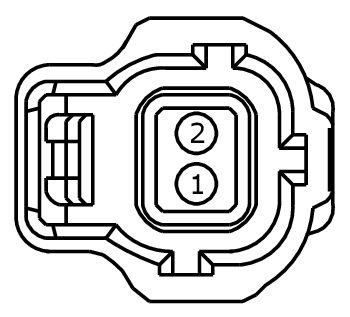

Connector End View (C1226) - INTAKE AIR TEMPERATURE (IAT) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1226
Description
INTAKE AIR TEMPERATURE (IAT) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE740 (VT-GY) | 18 | CTRL MOD. - POWERTRAIN # INTAKE AIR TEMPERATURE (IAT) (SIGRTN) | |
| 2 | RE804 (GY-BN) | 18 | SENSOR - INTAKE AIR TEMPERATURE (IAT) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-322 |
Service Part Number: 3U2Z-14S411-JZA Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Resistor - Daytime Running Lamp (DRL) Sensor - Air Charge Temperature Sensor - Brake Pressure Solenoid - Canister Vent Switch - Brake Pressure |
