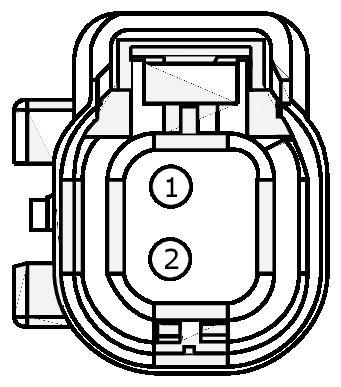

Connector End View (C1164) - CYLINDER HEAD TEMPERATURE 2 (CHT2) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1164
Description
CYLINDER HEAD TEMPERATURE 2 (CHT2) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE712 (BU-GY) | 18 | SENSOR - CYLINDER HEAD TEMPERATURE 2 (CHT2) | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
