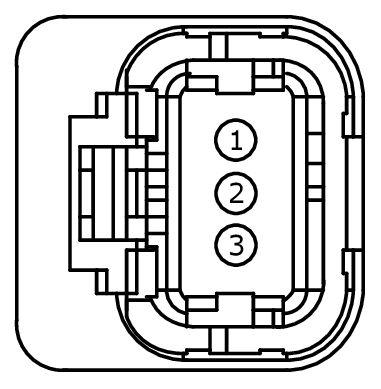

Connector End View (C1120) - CRANKSHAFT POSITION (CKP) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1120
Description
CRANKSHAFT POSITION (CKP) SENSOR
Color
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE135 (GY) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKP) + | |
| 2 | RE135 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (CKPN) - | |
| 3 | VE711 (YE-VT) | 20 | SENSOR - CRANKSHAFT POSITION (CKPP) + |

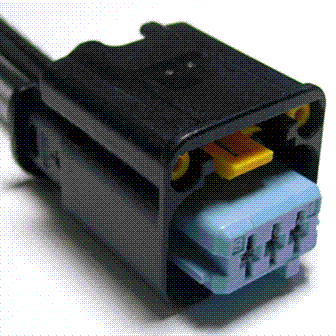

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1431 |
Service Part Number: FU2Z-14S411-AAA Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Crank Shaft Position |
