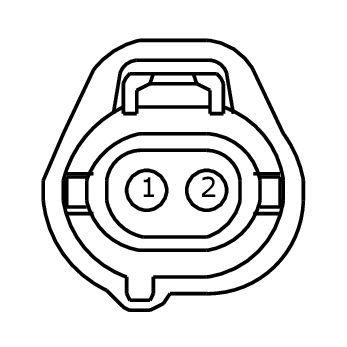

Connector End View (C1110) - EXTERNALLY CONTROLLED VARIABLE DISPLACEMENT COMPRESSOR (EVDC)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1110
Description
EXTERNALLY CONTROLLED VARIABLE DISPLACEMENT COMPRESSOR (EVDC)
Color
BK
Harness
12A690/12C508
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE462 (WH-BN) | 18 | CTRL MOD. - EXTERNALLY CONTROLLED VARIABLE DISPLACEMENT COMPRESSOR (EVDC) | GDI/ GTDI |
| 1 | CBB16 (VT-GY) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | 1.0L FOX |
| 2 | CH401 (GY) | 18 | CTRL MOD. - EXTERNALLY CONTROLLED VARIABLE DISPLACEMENT COMPRESSOR (EVDC) | 1.0L FOX |
| 2 | CBB09 (VT-GY) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | GDI/ GTDI |

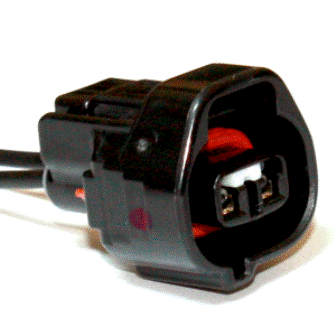

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-869 |
Service Part Number: 6U2Z-14S411-DA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses Lamp - License |
