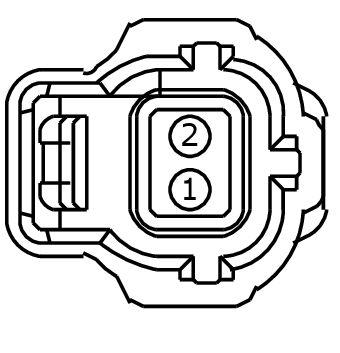

Connector End View (C1064) - ENGINE COOLANT TEMPERATURE (ECT) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1064
Description
ENGINE COOLANT TEMPERATURE (ECT) SENSOR
Color
GY
Harness
12C508/12A690
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE716 (YE) | 18 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | GDI |
| 1 | VE716 (YE) | 20 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | GTDI / 1.0L FOX |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | GTDI |
| 2 | RE141 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGRTN | GDI |
| 2 | RE141 (BU-GN) | 20 | CTRL MOD. - POWERTRAIN # SIGRTN | 1.0L FOX |

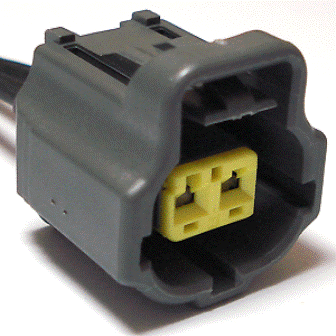

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-989 |
Service Part Number: 3U2Z-14S411-HYB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Sensor - Coolant Temperature Sensor - Cylinder Head Temperature Sensor - Transmission Oil Temperature |
