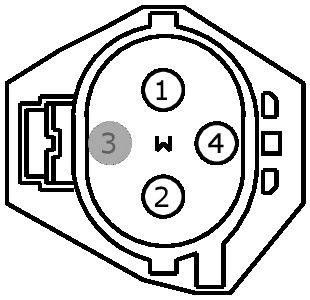

Connector End View (C1048) - ENGINE COOLING FAN MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1048
Description
ENGINE COOLING FAN MODULE
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB05 (GY-RD) | 6.00 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | GD130 (BK-YE) | 6.00 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | |
| 3 | * | * | Not Used | |
| 4 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
| Available Pigtail Kits | |

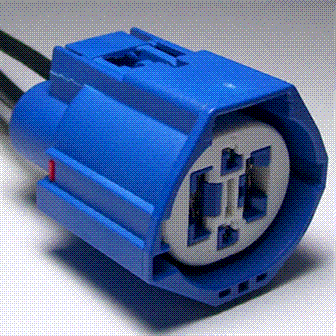

| Pigtail Kit Part Number WPT-1361 |
Service Part Number: 9U2Z-14S411-LB Gauge: 10 16 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Motor - Electric Water Pump Motor - Engine Cooling Fan |

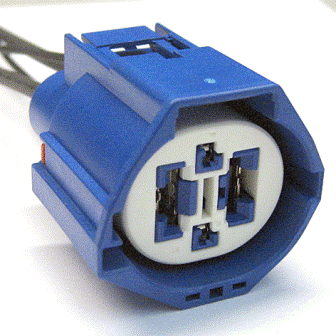

| Pigtail Kit Part Number WPT-935 |
Service Part Number: 9U2Z-14S411-LA Gauge: 10 16 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Engine Cooling Fan |
