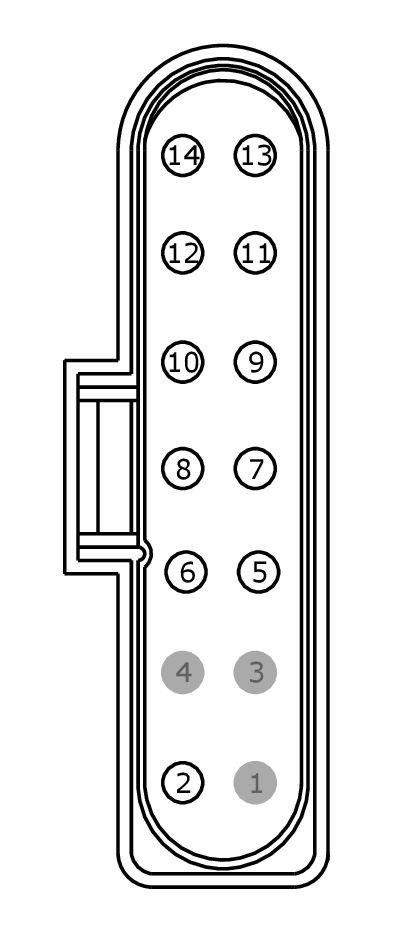

Connector End View (C1041) - HEADLAMP ASSEMBLY, RIGHT
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1041
Description
HEADLAMP ASSEMBLY, RIGHT
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CBB37 (WH) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | with HID |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CLF03 (VT-OG) | 16 | CTRL MOD. - BEAM HIGH RIGHT | |
| 6 | CLF07 (GY-OG) | 16 | CTRL MOD. - CORNERING LAMP RIGHT | with HID |
| 7 | GD132 (BK-GY) | 14 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 8 | CLS25 (YE-VT) | 18 | CTRL MOD. - TURN LAMP RIGHT FRONT | |
| 9 | GD132 (BK) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | with HID |
| 10 | CLF05 (BU-GN) | 16 | CTRL MOD. - BEAM LOW RIGHT | |
| 11 | GD132 (BK-GY) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | with HID |
| 12 | CLS07 (BN-YE) | 20 | CTRL MOD. - PARK FRONT RIGHT | |
| 13 | CBB39 (WH-VT) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | with HID |
| 14 | VLF33 (BU) | 20 | CTRL MOD. - RIGHT HEADLAMP LEVELING | with HID |

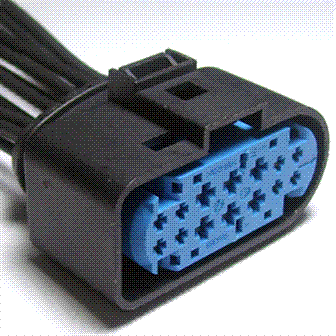

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1357 |
Service Part Number: BU2Z-14S411-LA Gauge: 16 Pin material: Tin (greased) Cavities: 14 Vehicle Uses Lamp - Headlamp - High/Low Beam |
