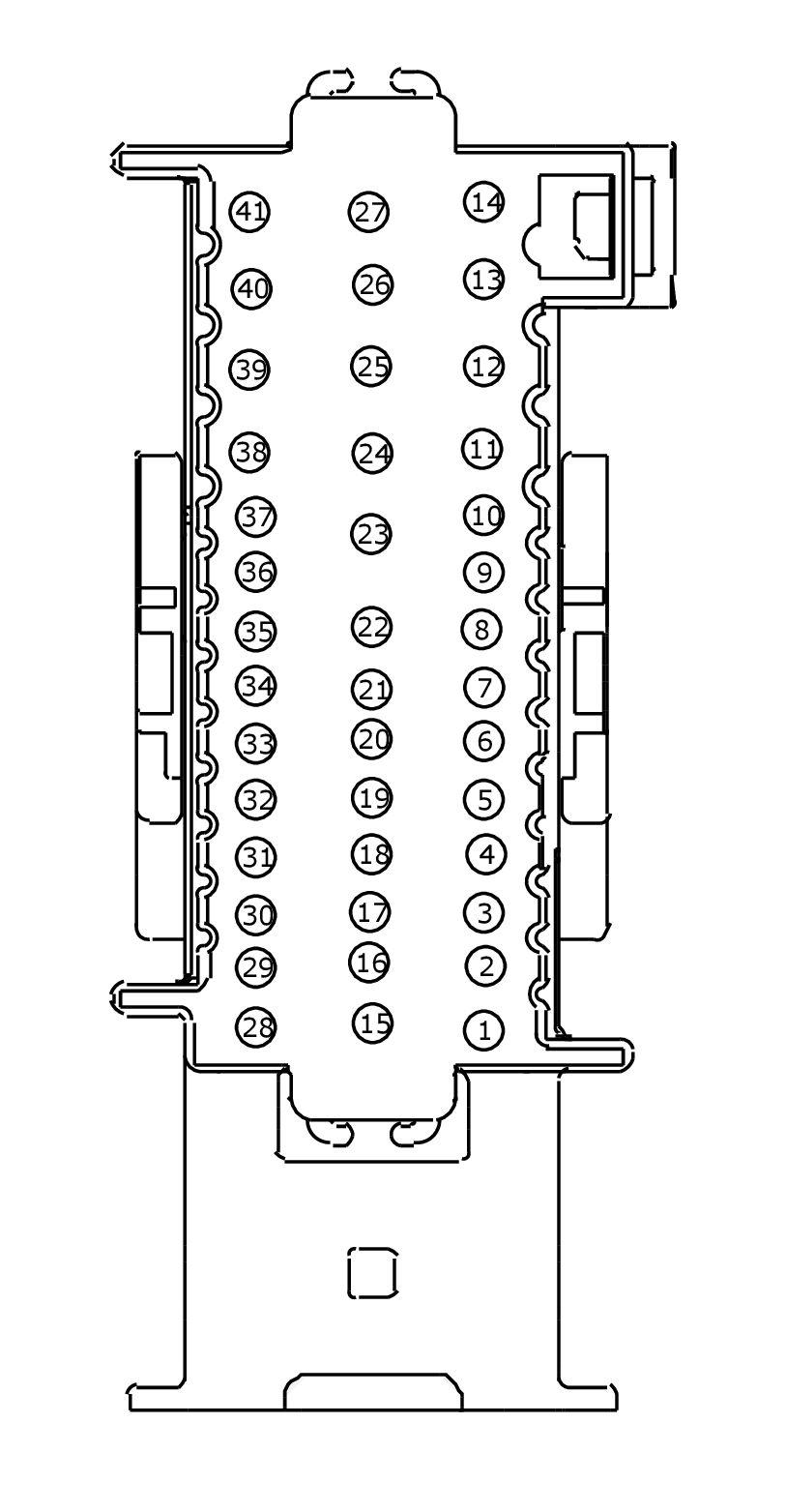

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1035C
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12C508/12A690
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RH107 (GN-BU) | 20 | CTRL MOD. - SIGNAL RETURN | GDI / 1.0L FOX |
| 2 | CDC35 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 2 | CDC14 (BU-YE) | 20 | SWITCH - IGNITION # START | 1.0L FOX |
| 3 | CCA29 (GN-RD) | 20 | CTRL MOD. - POWERTRAIN # BRAKE PEDAL SENSOR (BPP) | 1.0L FOX |
| 3 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN | GTDI |
| 3 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL POSITION (BPP) NORMAL OPEN | GDI |
| 4 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 5 | VET71 (GN-VT) | 20 | MONITOR - FUEL PUMP (FPM) | GTDI |
| 5 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | GDI / 1.0L FOX |
| 6 | VE518 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # CRASH SIGNAL | GDI / 1.0L FOX |
| 6 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | GTDI |
| 7 | VDB04 (BU-WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | GDI |
| 7 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | GTDI / 1.0L FOX |
| 8 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 9 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | |
| 10 | VE750 (GN-BU) | 20 | SENSOR - AMBIENT TEMP. | |
| 10 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | GDI |
| 11 | RE230 (WH-VT) | 20 | FUEL TANK PRESSURE (FTP) SENSOR RETURN | GDI |
| 11 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | GTDI |
| 12 | VH433 (VT-OG) | 20 | TRANSDUCER - A/C PRESSURE | GTDI |
| 12 | LE230 (BN-BU) | 20 | CTRL MOD. - SENSOR G1876 PRESSURE | GDI |
| 13 | CE515 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPM) | GDI |
| 13 | VE518 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # CRASH SIGNAL | 1.0L FOX |
| 13 | RE407 (YE-VT) | 20 | CTRL MOD. - SENSOR REFRIGERANT PRESSURE | GTDI |
| 14 | VDN08 (VT-BN) | 20 | CTRL MOD. - LIN BUS # ACTIVE GRILLE SHUTTER MODULE | GTDI |
| 14 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) | GDI / 1.0L FOX |
| 15 | CE903 (BU-OG) | 20 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | GDI / 1.0L FOX - manual transmission |
| 15 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | GTDI |
| 16 | VET72 (GY-BU) | 20 | SENSOR - GEAR NEUTRAL #2 | GTDI |
| 16 | CCA29 (GN-RD) | 20 | CTRL MOD. - POWERTRAIN # BRAKE PEDAL SENSOR (BPP) | GDI / 1.0L FOX - manual transmission |
| 17 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + | GTDI |
| 17 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | GDI |
| 18 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPVREF1) | |
| 19 | CR115 (BN) | 18 | MONITOR - FUEL PUMP (FPM) | |
| 19 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPRTN1) | GDI |
| 20 | CBB39 (VT-WH) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | 1.0L FOX, automatic transmission |
| 20 | CBB50 (GN) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | 1.0L FOX, manual transmission |
| 20 | CBB43 (GN) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI |
| 20 | CDC34 (WH-OG) | 20 | FUSE OR CIRCUIT BREAKER | GTDI |
| 21 | CE763 (YE) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 21 | VDC47 (BU-BN) | 20 | CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) | GDI |
| 22 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION (APP1) | |
| 23 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) | GTDI |
| 23 | CBB08 (GY-YE) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | GDI |
| 24 | CBB50 (GN) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER | 1.0L FOX |
| 24 | VE225 (YE-BU) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI |
| 24 | CBK02 (GN) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 25 | CBK03 (GY) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 25 | CBB16 (VT-GY) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER | 1.0L FOX |
| 25 | CBB09 (VT-GY) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | GDI |
| 26 | CBB06 (WH-BU) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI |
| 26 | CBB06 (WH-BU) | 20 | FUSE - 6 OR CIRCUIT BREAKER | 1.0L FOX |
| 26 | CBK04 (VT) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 27 | RH108 (BN) | 20 | CTRL MOD. - SIGNAL RETURN | GDI |
| 27 | GD120 (BK-GN) | 20 | GROUND - FENDER FRONT LEFT | 1.0L FOX |
| 28 | VH407 (YE-GN) | 20 | SENSOR - AMBIENT TEMP. | GDI / 1.0L FOX |
| 28 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPRTN1) | GTDI |
| 29 | CBB08 (GY-YE) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | GTDI |
| 29 | VE922 (VT-GN) | 18 | FUEL TANK PRESSURE (FTP) | GDI / 1.0L FOX |
| 30 | VH442 (GN-BN) | 20 | SENSOR - REFRIGERANT PRESSURE | GDI / 1.0L FOX |
| 30 | CBB09 (VT-GY) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | GTDI |
| 31 | CBB06 (WH-BU) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 31 | LH108 (GY-BN) | 20 | CTRL MOD. - SENSOR A/C PRESSURE (ACPT) | GDI / 1.0L FOX |
| 32 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | GDI / 1.0L FOX |
| 32 | RE406 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION | GTDI |
| 33 | CDC12 (YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | GTDI |
| 33 | CDC14 (BU-YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | 1.0L FOX |
| 33 | CDC12 (BU-YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | GDI |
| 34 | CDC14 (BU-YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | 1.0L FOX |
| 34 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | GDI/ GTDI |
| 35 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 36 | CH302 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # RELAY A/C CLUTCH | GTDI |
| 36 | CH109 (WH-OG) | 20 | CTRL MOD. - POWERTRAIN # RELAY A/C CLUTCH | GDI / 1.0L FOX |
| 37 | CH401 (VT-WH) | 18 | RELAY - A/C CLUTCH | |
| 38 | CBB12 (GN-WH) | 20 | FUSE - 33 OR CIRCUIT BREAKER | GDI |
| 38 | RH108 (GN-BU) | 20 | CTRL MOD. - SIGNAL RETURN | 1.0L FOX |
| 39 | CEC06 (YE-OG) | 20 | RELAY - INTERCOOLER CONTROL | 1.0L FOX |
| 40 | CE112 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # EVAP CANISTER VENT VALVE (CANV) | GDI / 1.0L FOX |
| 40 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | GTDI |
| 41 | CBB46 (BU-WH) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI/ GTDI |
| 41 | CDC35 (BU-WH) | 12 | RELAY - STARTER | 1.0L FOX |
