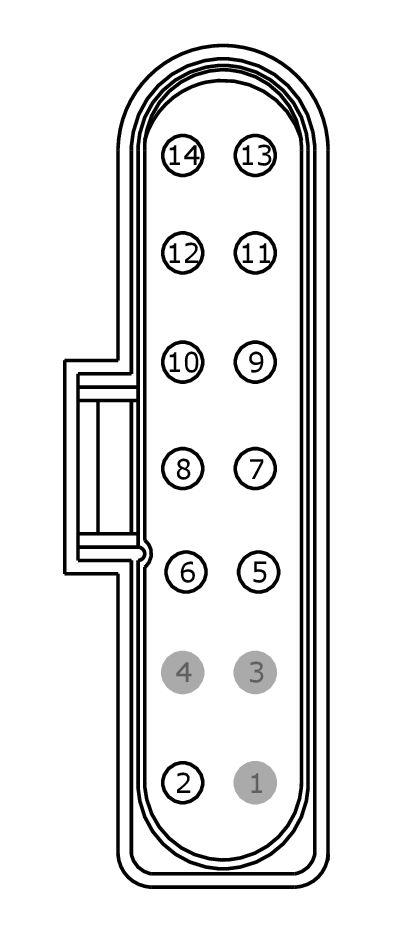

Connector End View (C1021) - HEADLAMP ASSEMBLY, LEFT
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C1021
Description
HEADLAMP ASSEMBLY, LEFT
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CBB37 (WH) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | with HID |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CLF02 (GY-BN) | 16 | CTRL MOD. - BEAM HIGH LEFT | |
| 6 | CLF06 (BN-GN) | 16 | CTRL MOD. - CORNERING LAMP LEFT | with HID |
| 7 | GD130 (BK-YE) | 14 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | |
| 8 | CLS21 (BU-GN) | 18 | CTRL MOD. - TURN LAMP LEFT FRONT | |
| 9 | GD130 (BK) | 18 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | with HID |
| 10 | CLF04 (BN-BU) | 16 | CTRL MOD. - BEAM LOW LEFT | |
| 11 | GD130 (BK-YE) | 18 | GROUND - HEADLAMP PANEL/GOR LEFT # 2ND POINT | with HID |
| 12 | CLS13 (YE-BU) | 20 | CTRL MOD. - SIDE MARKER FRONT LEFT | |
| 13 | CBB39 (VT-WH) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | with HID |
| 14 | VLF32 (YE) | 20 | CTRL MOD. - LIN | with HID |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1357 |
Service Part Number: BU2Z-14S411-LA Gauge: 16 Pin material: Tin (greased) Cavities: 14 Vehicle Uses Lamp - Headlamp - High/Low Beam |
