Connector End View (C1010) - INLINE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C1010
Description
INLINE
Color
none
Base Part #
Service Pigtail
See Below
MALE
Harness 9F666
FEMALE
Harness 12A690
| Pin | Circuit | Gauge | Qualifier |
| 1 | CE205 (GN-BU) | 18 | |
| 2 | RE205 (YE-BU) | 18 | |
| 3 | CE206 (GY-YE) | 18 | |
| 4 | RE206 (BU-OG) | 18 | |
| 5 | CE207 (VT-GY) | 18 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CE205 (GN-BU) | 18 | |
| 2 | RE205 (YE-BU) | 18 | |
| 3 | CE206 (GY-YE) | 18 | |
| 4 | RE206 (BU-OG) | 18 | |
| 5 | CE207 (VT-GY) | 18 |
| Available Pigtail Kits | |

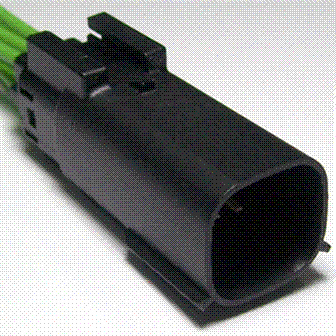

| Pigtail Kit Part Number WPT-1426 |
Service Part Number: FU2Z-14S411-TA Gauge: 16 Pin material: Silver Cavities: 6 Vehicle Uses: Camera - Reverse Park Aid Lamp - Park/Turn/Stop Sensor - Coolant Temperature Sensor - O2 (HEGO/ EGO) |

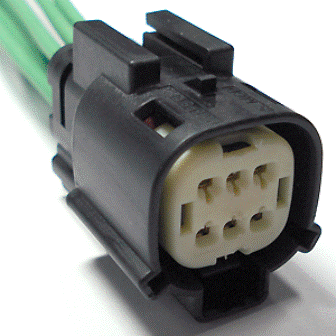

| Pigtail Kit Part Number WPT-971 |
Service Part Number: 3U2Z-14S411-FEAB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses: Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Motor - Engine Cooling Fan Motor - Running Board |
