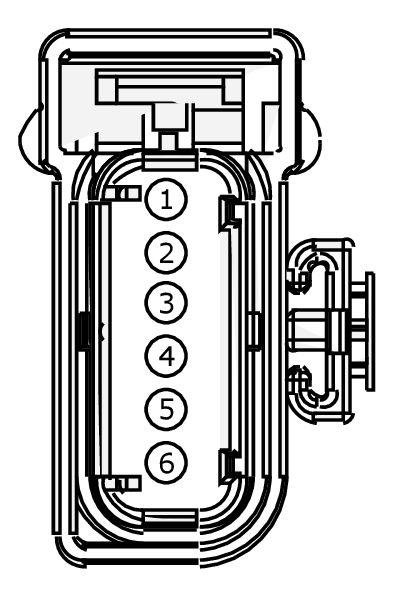

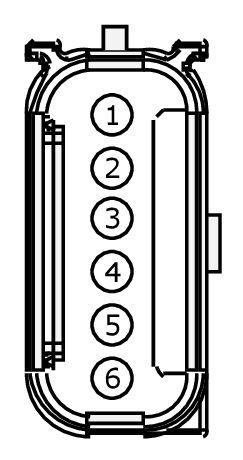

Connector End View (C610) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C610
Description
Inline
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14K138
FEMALE
Harness 14F302
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPK24 (BU-GY) | 20 | 14K138 |
| 2 | CPK20 (BN-GN) | 20 | 14K138 |
| 3 | CPK11 (BU-OG) | 20 | 14K138 |
| 4 | CPK11 (VT-GY) | 22 | 14K138 |
| 5 | GD140 (BK-GN) | 20 | 14K138 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPK23 (YE-VT) | 22 | 14F302 |
| 2 | CPK19 (BU-GN) | 22 | 14F302 |
| 3 | CPK12 (YE) | 22 | 14F302 |
| 4 | CPK12 (GN-BN) | 22 | 14F302 |
| 5 | GD150 (BK-WH) | 20 | 14F302 |
