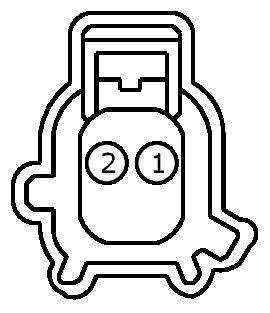

Connector End View (C567) - SIDE IMPACT SENSOR, DRIVER FRONT DOOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C567
Description
SIDE IMPACT SENSOR, DRIVER FRONT DOOR
Color
BK
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR153 (GY-YE) | 20 | DRIVER FRONT DOOR IMPACT SENSOR | |
| 2 | RR153 (YE-VT) | 20 | DRIVER FRONT DOOR IMPACT SENSOR, RETURN |

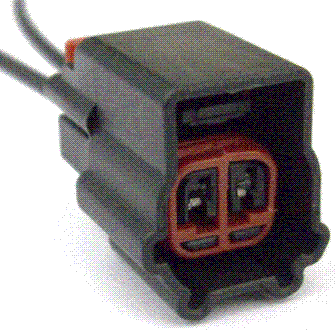

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-948 |
Service Part Number: 3U2Z-14S411-EKB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Motor - Windshield Washer Fluid Pump Sensor - Side Impact |
| Pigtail Kit Part Number WPT-1566 |
Service Part Number: 3U2Z-14S411-EKC Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Reverse Lamp - Running Board Motor - Electronic Throttle Control (ETC) Motor - Windshield Washer Fluid Pump Sensor - Brake Fluid Level Sensor - Side Impact Solenoid - Air Suspension Solenoid - Variable Oil Pump Control |
