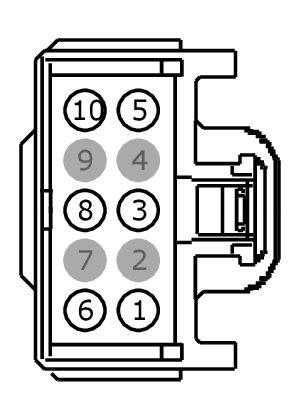

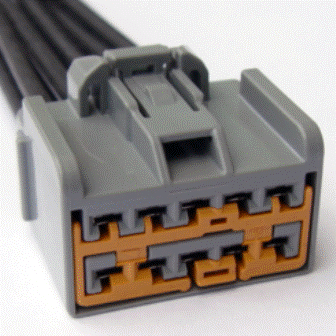

Connector End View (C566A) - MASTER WINDOW CONTROL SWITCH
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C566A
Description
MASTER WINDOW CONTROL SWITCH
Color
GY
Harness
14A584
Base Part #
14489
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPW00 (BK) | 12 | GROUND - PILLAR A LEFT # 2ND STUD | |
| 2 | * | * | Not Used | |
| 3 | CPW00 (WH-VT) | 12 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | |
| 4 | * | * | Not Used | |
| 5 | CPW00 (BN-GN) | 12 | CTRL MOD. - WINDOW MOTOR DRIVER # SENSORS | |
| 6 | CPW00 (WH-VT) | 12 | WINDOW MOTOR DOWN DRIVER | |
| 7 | * | * | Not Used | |
| 8 | CPW00 (BN-GN) | 12 | WINDOW MOTOR UP DRIVER | |
| 9 | * | * | Not Used | |
| 10 | CPW00 (BN-YE) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-516 |
Service Part Number: 3U2Z-14S411-TJA Gauge: 12 Pin material: Tin Cavities: 9 Vehicle Uses Switch - Headlamp Switch - Ignition Switch - Multifunction Switch - Seat (driver) Switch - Seat (passenger) Switch - Windshield Wiper / Washer |
