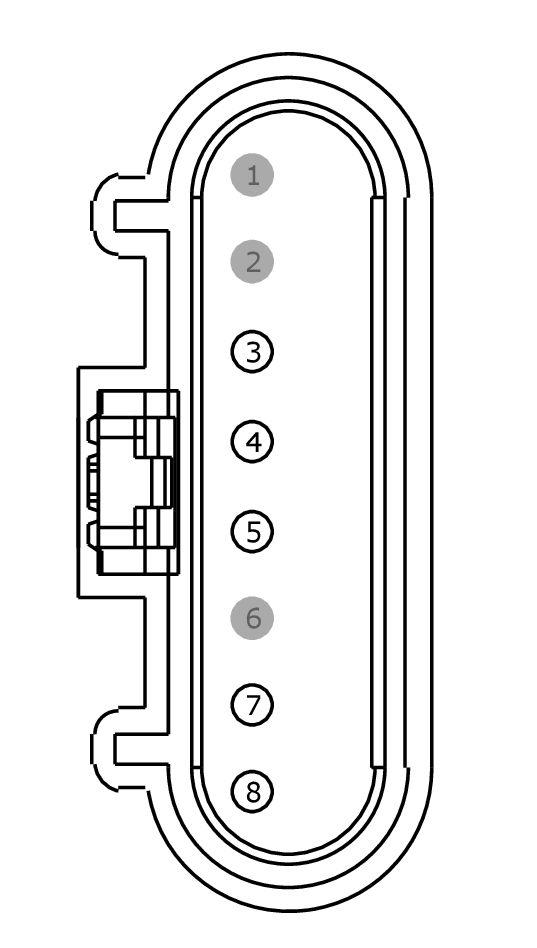

Connector End View (C525) - DOOR LATCH, LEFT FRONT
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C525
Description
DOOR LATCH, LEFT FRONT
Color
Harness
14A584
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPL26 (BK) | 20 | SWITCH - LATCH DRIVER # AJAR | |
| 4 | CPL30 (BK) | 20 | SWITCH - LATCH DRIVER # UNLOCK | with door modules |
| 4 | CPL30 (GN-VT) | 20 | SWITCH - LATCH DRIVER # UNLOCK | without door modules |
| 5 | RPL63 (BK) | 20 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | with door modules |
| 5 | RPL63 (BK) | 22 | CTRL MOD. - DOOR LOCK # LATCH DRIVER | without door modules |
| 6 | * | * | Not Used | |
| 7 | CPL02 (BK) | 20 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | with door modules |
| 7 | CPL02 (BK) | 14 | CTRL MOD. - DOOR LOCK # DRIVER LOCK | without door modules |
| 8 | CPL51 (BK) | 20 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | with door modules |
| 8 | CPL51 (BK) | 14 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | without door modules |
