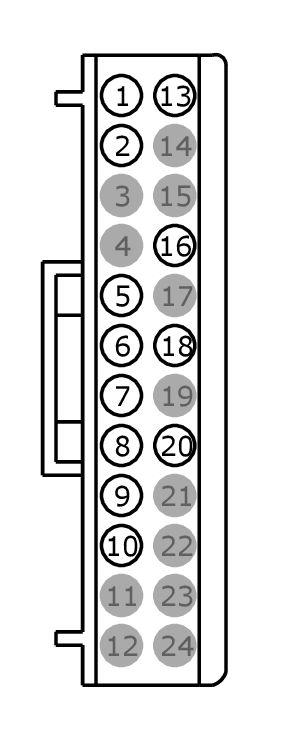

Connector End View (C501B) - DRIVER DOOR MODULE (DDM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C501B
Description
DRIVER DOOR MODULE (DDM)
Color
BK
Harness
14A584
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB06 (BK) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 2 | CLS28 (BK-BU) | 22 | CTRL MOD. - BLISS LED | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CLS22 (GN-BN) | 22 | CTRL MOD. - TURN LAMP LEFT MIRROR | |
| 6 | CLN31 (VT-GN) | 22 | CTRL MOD. - PUDDLE LAMP LEFT | |
| 7 | CRD13 (GN-VT) | 22 | CTRL MOD. - HEATER MIRROR LEFT | |
| 8 | CPM28 (BU-BN) | 22 | CTRL MOD. - LEFT MIRROR RIGHT | |
| 9 | CPM03 (BU-WH) | 22 | CTRL MOD. - LEFT MIRROR COMMON GLASS ADJUSTMENT | |
| 10 | CPM29 (GN) | 22 | CTRL MOD. - LEFT MIRROR UP | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | VDB07 (BK) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | GD135 (BK-VT) | 22 | GROUND - MASTER WINDOW CONTROL SWITCH | |
| 17 | * | * | Not Used | |
| 18 | RPM05 (VT-GN) | 22 | CTRL MOD. - LEFT MIRROR RETURN | |
| 19 | * | * | Not Used | |
| 20 | GD134 (BK-VT) | 22 | GROUND - BLISS LED | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used |

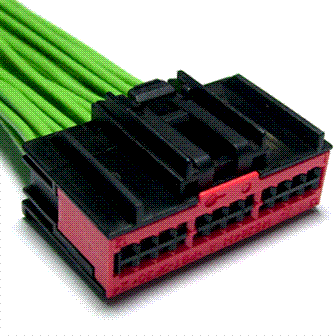

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1452 |
Service Part Number: FU2Z-14S411-LA Gauge: 20 Pin material: Silver Cavities: 24 Vehicle Uses Module - Driver Door Module - Liftgate Module - Passenger Door |
