Connector End View (C494) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C494
Description
Inline
Color
GY
Base Part #
Service Pigtail
See Below
MALE
Harness 14014
FEMALE
Harness 14D466
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB28 (GY-VT) | 20 | |
| 2 | GM100 (BK) | 20 | |
| 3 | VMP35 (WH-BU) | 22 | |
| 4 | VMP31 (BU) | 20 | |
| 5 | RMP31 (GN) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB28 (GY-VT) | 20 | |
| 2 | GM100 (BK) | 20 | |
| 3 | VMP35 (WH-BU) | 22 | |
| 4 | VMP31 (BU) | 20 | |
| 5 | RMP31 (GN) | 20 |
| Available Pigtail Kits | |

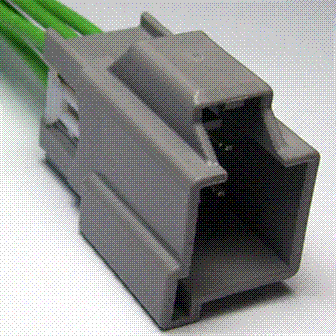

| Pigtail Kit Part Number WPT-1299 |
Service Part Number: 3U2Z-14S411-NBB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses: Connector - Inline Element - Heated Seat Inverter - DC to AC Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Footwell Lamp - License Lamp - Park/Turn/Stop Lamp - Top Finish Panel Mating Connector WPT-962 Motor - Adjustable Pedal Switch - Gear Shift Select/Neutral Safety Switch - Multifunction |

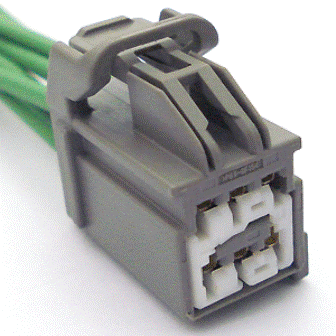

| Pigtail Kit Part Number WPT-962 |
Service Part Number: 3U2Z- 14S411-JBB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses: Mating Connector WPT-1299 Switch - Gear Shift Select/Neutral Safety Switch - Overdrive Cancel Switch - Power Sliding Door |
