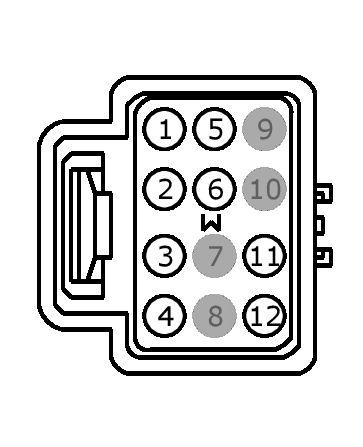

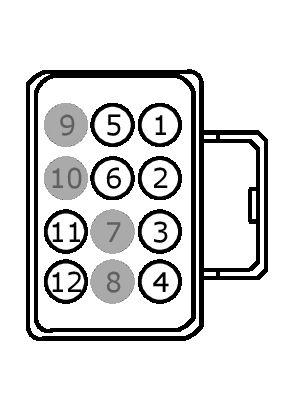

Connector End View (C431) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C431
Description
Inline
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 14014
FEMALE
Harness 15K868
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP17 (YE-OG) | 22 | 14014 |
| 2 | VMP16 (YE-GY) | 22 | 14014 |
| 3 | VMP15 (YE-GN) | 22 | 14014 |
| 4 | VMP14 (WH-OG) | 22 | 14014 |
| 5 | LMP07 (BU-WH) | 22 | 14014 |
| 6 | RMP07 (GN-WH) | 22 | 14014 |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | VPK07 (VT) | 22 | 14014 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP17 (YE-OG) | 20 | 15K868 |
| 2 | VMP16 (YE-GY) | 20 | 15K868 |
| 3 | VMP15 (YE-GN) | 20 | 15K868 |
| 4 | VMP14 (WH-OG) | 20 | 15K868 |
| 5 | LMP07 (BU-WH) | 20 | 15K868 |
| 6 | RMP07 (GN-WH) | 20 | 15K868 |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | VPK07 (VT) | 20 | 15K868 |
