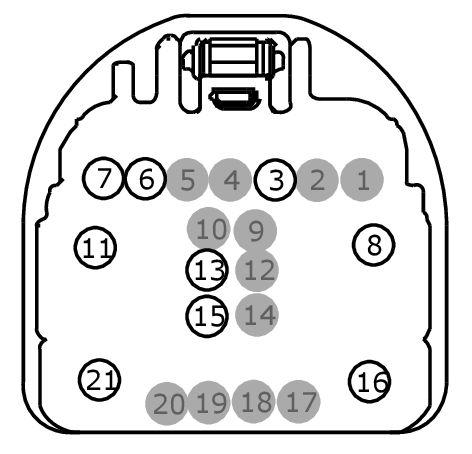

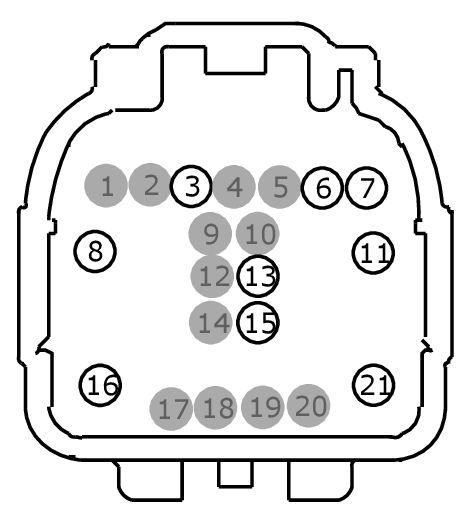

Connector End View (C411) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C411
Description
Inline
Color
Base Part #
Service Pigtail
Not Available
MALE
Harness 14014
FEMALE
Harness 17N400
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | |
| 3 | CPL45 (BN) | 22 | 14014 |
| 4 | * | * | |
| 5 | * | * | |
| 6 | CPL17 (YE-VT) | 20 | 14014 |
| 7 | CPL44 (YE-OG) | 22 | 14014 |
| 8 | CRW05 (BU) | 16 | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | CBB45 (YE) | 16 | 14014 |
| 12 | * | * | |
| 13 | CLS04 (YE-VT) | 20 | 14014 |
| 14 | * | * | |
| 15 | CLS17 (YE-GY) | 20 | |
| 16 | CRD06 (BN-YE) | 12 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | |
| 3 | CPL45 (BK) | 20 | 17N400 |
| 4 | * | * | |
| 5 | * | * | |
| 6 | CPL17 (BK) | 20 | 17N400 |
| 7 | CPL44 (BK) | 20 | 17N400 |
| 8 | CRW05 (BU) | 16 | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | CBB45 (BK) | 16 | 17N400 |
| 12 | * | * | |
| 13 | CLS04 (YE) | 20 | 17N400 |
| 14 | * | * | |
| 15 | CLS17 (YE-GY) | 20 | |
| 16 | CRD06 (BN-YE) | 12 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * |
