Connector End View (C410) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C410
Description
Inline
Color
Base Part #
Service Pigtail
See Below

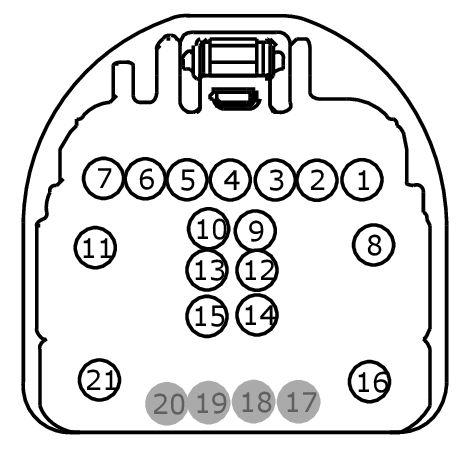

MALE
Harness 17N400

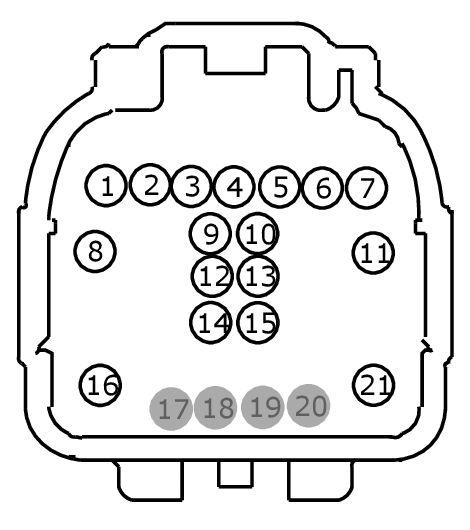

FEMALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB28 (GY-VT) | 20 | |
| 2 | CLN13 (BK) | 20 | 17N400 |
| 3 | CPL45 (BK) | 20 | 17N400 |
| 4 | CLS10 (GN-BN) | 20 | 17N400 |
| 5 | GM100 (BK) | 20 | |
| 6 | CPL17 (BK) | 20 | 17N400 |
| 7 | CPL44 (BK) | 20 | 17N400 |
| 8 | GD150 (BK-WH) | 14 | |
| 9 | CLS17 (YE-GY) | 20 | |
| 10 | CLS10 (GN-BN) | 20 | |
| 11 | VMP31 (BU) | 20 | |
| 12 | VMP35 (WH-BU) | 22 | |
| 13 | CLS04 (BK) | 18 | 17N400 |
| 14 | RMP31 (GN) | 20 | |
| 15 | DMP31 (*) | 20 | |
| 16 | CLS45 (VT-GN) | 22 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB28 (GY-VT) | 20 | |
| 2 | CLN13 (WH-BU) | 20 | 14014 |
| 3 | CPL45 (BN) | 22 | 14014 |
| 4 | CLS11 (GY-VT) | 20 | 14014 |
| 5 | GM100 (BK) | 20 | |
| 6 | CPL17 (YE-VT) | 20 | 14014 |
| 7 | CPL44 (YE-OG) | 22 | 14014 |
| 8 | GD150 (BK-WH) | 14 | |
| 9 | CLS17 (YE-GY) | 20 | |
| 10 | CLS10 (GN-BN) | 20 | |
| 11 | VMP31 (BU) | 20 | |
| 12 | VMP35 (WH-BU) | 22 | |
| 13 | CLS04 (YE-VT) | 20 | 14014 |
| 14 | RMP31 (GN) | 20 | |
| 15 | DMP31 (*) | 20 | |
| 16 | CLS45 (VT-GN) | 22 | |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1425 |

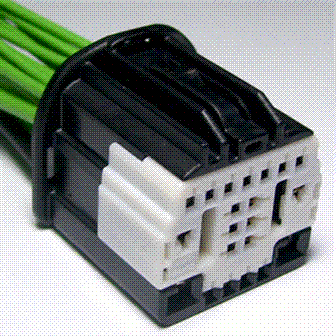

Service Part Number: FU2Z-14S411-RA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 21 Vehicle Uses: Connector - Inline |
