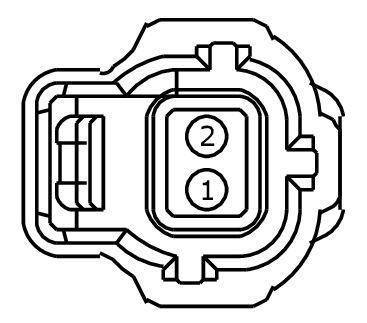

Connector End View (C377) - EVAP CANISTER VENT VALVE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C377
Description
EVAP CANISTER VENT VALVE
Color
Harness
14014
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) PURGE VALVE | |
| 2 | CE112 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # EVAP CANISTER VENT VALVE (CANV) |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-322 |
Service Part Number: 3U2Z-14S411-JZA Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Resistor - Daytime Running Lamp (DRL) Sensor - Air Charge Temperature Sensor - Brake Pressure Solenoid - Canister Vent Switch - Brake Pressure |
