Connector End View (C340) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C340
Description
Inline
Color
Base Part #
Service Pigtail
See Below

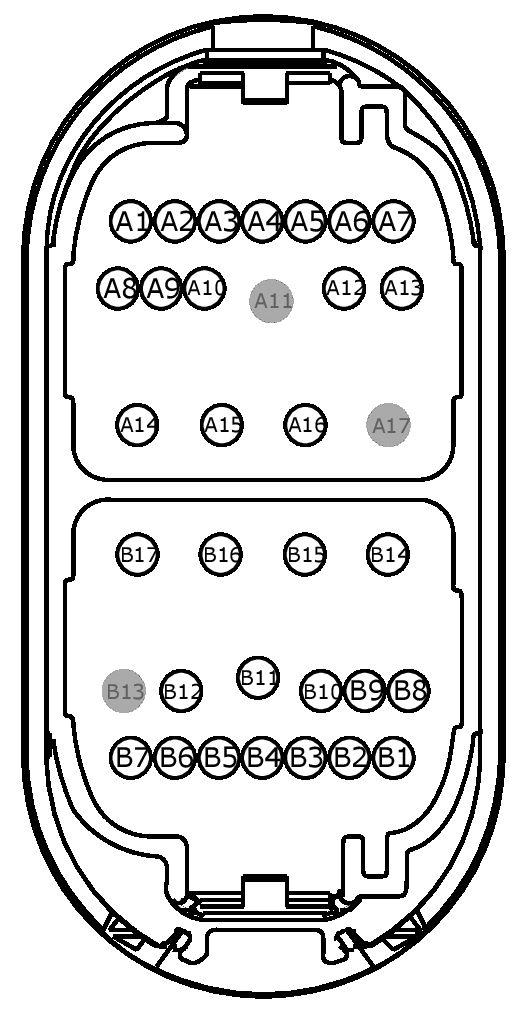

MALE
Harness 14K138

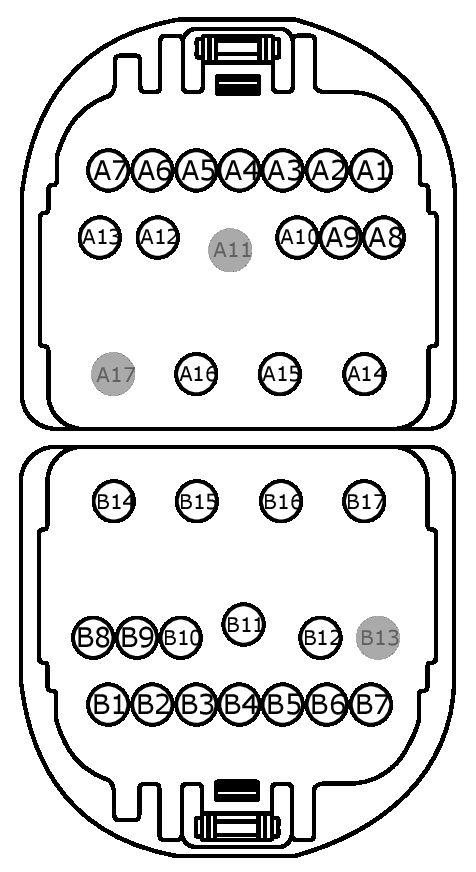

FEMALE
Harness 14014
| Pin | Circuit | Gauge | Qualifier |
| A1 | CPK20 (BN-GN) | 20 | 14K138 - with door modules |
| A1 | CPM00 (BN-GN) | 20 | 14K138 - without door modules |
| A2 | CPM00 (VT-GN) | 20 | 14K138 - without door modules |
| A3 | CPM00 (BK-VT) | 20 | 14K138 - without door modules |
| A4 | CPK16 (GY-BN) | 20 | 14K138 - with door modules |
| A4 | CPM00 (GN-OG) | 18 | 14K138 |
| A5 | CPM00 (BN-GN) | 18 | without door modules |
| A5 | GD140 (BK-GN) | 20 | 14K138 - with door modules |
| A6 | CPK11 (VT-GY) | 22 | 14K138 |
| A7 | CPK24 (BU-GY) | 20 | 14K138 |
| A8 | CPK11 (BU-OG) | 20 | 14K138 |
| A9 | RH107 (BK-YE) | 20 | 14K138 |
| A10 | VH407 (YE-GN) | 20 | 14K138 |
| A12 | CPL51 (BK) | 14 | 14K138 - without door modules |
| A12 | VDB06 (BK) | 20 | 14K138 - with door modules |
| A13 | VDB07 (BK) | 20 | 14K138 - with door modules |
| A14 | CPW00 (BN-GN) | 12 | 14K138 - without door modules |
| A14 | SBR02 (BK) | 12 | 14K138 - with door modules |
| A15 | CPW00 (BN-YE) | 12 | 14K138 |
| A16 | CPW00 (WH-VT) | 12 | 14K138 |
| A16 | VPW33 (BK) | 20 | 14K138 |
| A17 | * | * | |
| B1 | CPL31 (BK) | 22 | 14K138 |
| B2 | VME10 (BK) | 18 | 14K138 |
| B3 | RME10 (BK) | 18 | 14K138 |
| B4 | VME08 (GN-OG) | 18 | |
| B5 | RME08 (GY-OG) | 18 | |
| B6 | CR152 (GY-YE) | 20 | 14K138 |
| B7 | RR152 (YE-VT) | 20 | |
| B8 | CPL35 (BU) | 20 | 14K138 |
| B9 | CLN17 (BU-WH) | 20 | |
| B10 | CBP17 (BN-GN) | 20 | 14K138 |
| B11 | GD140 (BK-VT) | 12 | 14K138 |
| B11 | RPL63 (BK) | 12 | 14K138 |
| B12 | CPL02 (BK) | 14 | 14K138 |
| B13 | * | * | |
| B14 | CPL78 (VT-WH) | 18 | 14K138 |
| B15 | CPL16 (YE-GN) | 18 | 14K138 |
| B16 | CPL15 (BU-GY) | 18 | 14K138 |
| Pin | Circuit | Gauge | Qualifier |
| A1 | CPK20 (BN-GN) | 20 | 14014 - with door modules |
| A1 | CPM00 (BN-GN) | 22 | 14014 - without door modules |
| A2 | CPM00 (VT-GN) | 22 | 14014 - without door modules |
| A3 | CPM00 (BK-VT) | 22 | 14014 - without door modules |
| A4 | CPK16 (GY-BN) | 22 | 14014 - with door modules |
| A4 | CPM00 (GY-OG) | 18 | 14014 - without door modules |
| A5 | CPM00 (BN-GN) | 18 | without door modules |
| A5 | GD140 (BK) | 22 | 14014 - with door modules |
| A6 | RPK04 (VT-GY) | 22 | 14014 |
| A7 | CPK24 (BU-GY) | 20 | 14014 |
| A8 | VPK04 (BU-OG) | 22 | 14014 |
| A9 | VH407 (YE-GN) | 22 | 14014 |
| A10 | RH107 (BK-YE) | 20 | 14014 |
| A11 | * | * | 14014 |
| A12 | CPL51 (WH-OG) | 14 | 14014 - without door modules |
| A12 | VDB06 (GY-OG) | 22 | 14014 - with door modules |
| A13 | VDB07 (VT-OG) | 22 | 14014 - with door modules |
| A14 | CBB00 (BN-YE) | 12 | 14014 - without door modules |
| A14 | SBR02 (YE-RD) | 12 | 14014 - with door modules |
| A15 | CBB00 (BN-GN) | 12 | 14014 |
| A16 | CBB00 (WH-VT) | 12 | 14014 - without door modules |
| A16 | VPW33 (VT-BN) | 22 | 14014 - with door modules |
| A17 | * | * | |
| B1 | CPL31 (WH) | 22 | 14014 |
| B2 | VME07 (WH-VT) | 18 | 14014 - base audio |
| B2 | VME10 (WH-VT) | 18 | 14014 |
| B3 | RME07 (WH-OG) | 18 | 14014 - base audio |
| B3 | RME10 (WH-OG) | 18 | 14014 |
| B4 | VME08 (GN-OG) | 18 | |
| B5 | RME08 (GY-OG) | 18 | |
| B6 | CR152 (GN-WH) | 20 | 14014 |
| B7 | RR152 (YE-VT) | 20 | |
| B8 | CPL35 (BU) | 22 | 14014 |
| B9 | CLN17 (BU-WH) | 20 | |
| B10 | CBP17 (BN-GN) | 22 | 14014 |
| B11 | GD140 (BK-GN) | 12 | 14014 |
| B12 | CPL02 (GY-BN) | 14 | 14014 |
| B13 | * | * | |
| B14 | CPL78 (VT-WH) | 20 | 14014 |
| B15 | CPL16 (YE-GN) | 20 | 14014 |
| B16 | CPL15 (BU-GY) | 20 | 14014 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1517 |
Service Part Number: JU2Z-14S411-PA Gauge: 14 16 20 Pin material: Tin & Silver Cavities: 17 Vehicle Uses: Connector - Inline |
