Connector End View (C300) - INLINE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C300
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

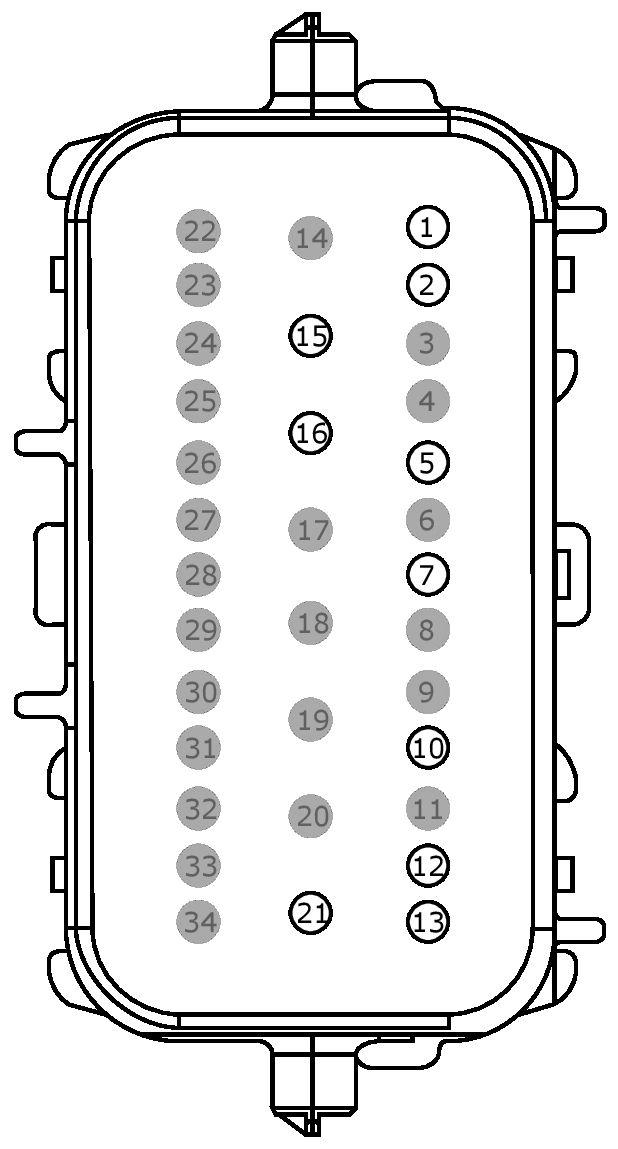

MALE
Harness 14014

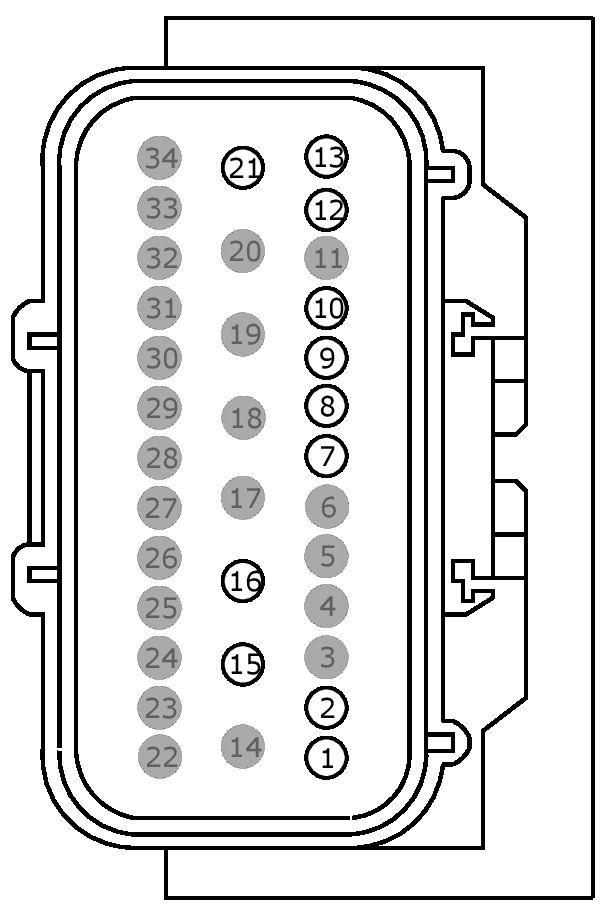

FEMALE
Harness 14D231
| Pin | Circuit | Gauge | Qualifier |
| 1 | CR105 (GN-BU) | 20 | 14014 |
| 2 | RR105 (GY-YE) | 20 | 14014 |
| 3 | * | * | |
| 4 | * | * | |
| 5 | CBP85 (YE) | 20 | 14014 |
| 6 | * | * | |
| 7 | VR215 (YE-VT) | 20 | 14014 |
| 8 | * | * | |
| 9 | * | * | |
| 10 | CR201 (GN-BU) | 20 | 14014 |
| 11 | * | * | |
| 12 | RR155 (GY) | 20 | 14014 |
| 13 | CHS58 (WH) | 20 | 14014 |
| 14 | * | * | |
| 15 | CHS59 (WH-OG) | 16 | 14014 |
| 16 | SBR09 (RD) | 14 | 14014 |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD149 (BK-VT) | 14 | 14014 |
| 22 | * | * | |
| 23 | * | * | |
| 24 | * | * | |
| 25 | * | * | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CR106 (VT-GY) | 20 | 14D231 |
| 2 | RR106 (YE-OG) | 20 | 14D231 |
| 3 | * | * | |
| 4 | * | * | |
| 5 | * | * | |
| 6 | * | * | |
| 7 | VR215 (YE-VT) | 20 | |
| 8 | VR210 (BU-BN) | 20 | 14D231 |
| 9 | LR142 (YE-BU) | 20 | 14D231 |
| 10 | CR201 (GN-BU) | 20 | |
| 11 | * | * | |
| 12 | GD901 (BK) | 20 | 14D231 |
| 13 | CHS29 (WH-BU) | 20 | 14D231 |
| 14 | * | * | |
| 15 | CBX01 (GN-RD) | 18 | 14D231 |
| 16 | CBX05 (VT-RD) | 14 | 14D231 |
| 17 | * | * | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | * | * | |
| 21 | GD903 (BK-WH) | 14 | 14D231 |
| 22 | * | * | |
| 23 | * | * | |
| 24 | * | * | |
| 25 | * | * | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | * | * | |
| 30 | * | * | |
| 31 | * | * | |
| 32 | * | * | |
| 33 | * | * |
