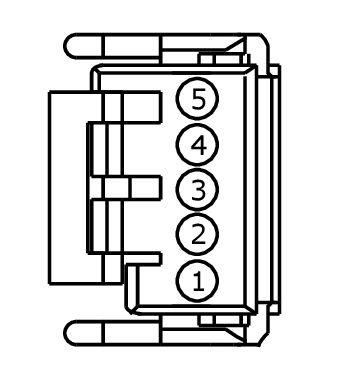

Connector End View (C286) - AUTOLAMP/SUNLOAD SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C286
Description
AUTOLAMP/SUNLOAD SENSOR
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 2 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 3 | RH104 (BU-BN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN | |
| 4 | VLN52 (WH-GN) | 22 | CTRL MOD. - AUTOLAMP SENSOR | |
| 5 | RH107 (GN-BU) | 22 | CTRL MOD. - SIGNAL RETURN |
