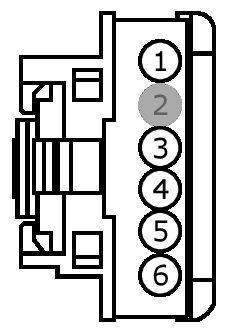

Connector End View (C252) - PASSIVE ANTI-THEFT TRANSCEIVER
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C252
Description
PASSIVE ANTI-THEFT TRANSCEIVER
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP18 (GY-OG) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VRT24 (YE-OG) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # TX CNTRL | |
| 4 | VRT23 (VT-GY) | 22 | TRANSCEIVER - PASSIVE ANTI THEFT (IMMOBILIZER) # RX DATA (RX_IN) | |
| 5 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 6 | VLN33 (GY-VT) | 22 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) |

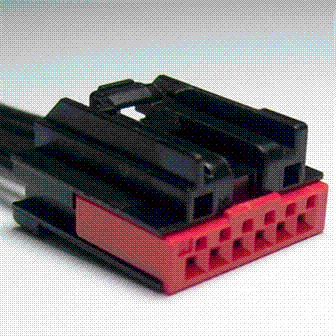

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1471 |
Service Part Number: GU2Z-14S411-PA Gauge: 20 Pin material: Tin Cavities: 6 Vehicle Uses Sensor - EATC In Car Temperature Switch - Seat Lumbar Transceiver - Passive Anti-Theft (PATS) |
