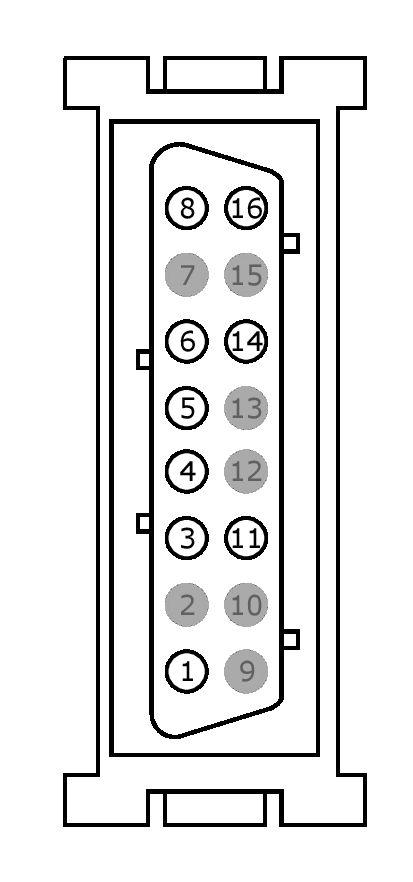

Connector End View (C251) - DATA LINK CONNECTOR (DLC)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C251
Description
DATA LINK CONNECTOR (DLC)
Color
WH
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB13 (BU-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH | |
| 2 | * | * | Not Used | |
| 3 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 4 | GD138 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 5 | GD138 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | |
| 6 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | VDB14 (VT-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 15 | * | * | Not Used | |
| 16 | SBP26 (YE-RD) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER |

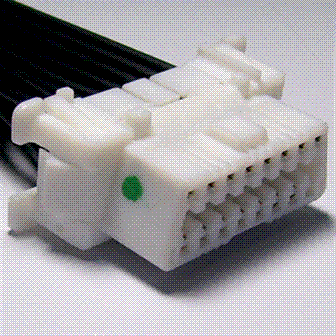

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1380 |
Service Part Number: DU2Z-14S411-ASA Gauge: 18 Pin material: Tin Cavities: 16 Vehicle Uses Test Connector - Diagnostic |
