Connector End View (C240A) - AUDIO CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C240A
Description
AUDIO CONTROL MODULE (ACM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below

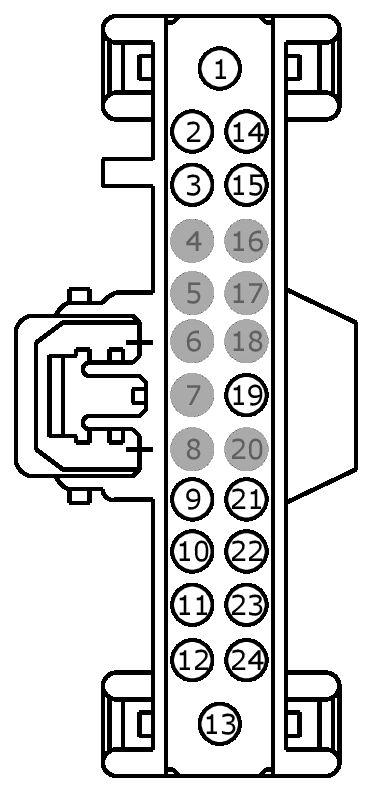

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP06 (BN-RD) | 14 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | CME44 (YE-OG) | 20 | CTRL MOD. - ANTENNA POWER # REAR WINDOW | |
| 3 | SBP06 (BN-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | RME09 (BN-YE) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR - | SYNC GEN 3 |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR - | SYNC GEN 1 |
| 10 | RME07 (WH-BN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | SYNC GEN 3 |
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | SYNC GEN 1 |
| 11 | RME10 (WH-OG) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | SYNC GEN 3 |
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | SYNC GEN 1 |
| 12 | RME12 (BN-BU) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | SYNC GEN 3 |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | SYNC GEN 1 |
| 13 | GD103 (BK) | 14 | GROUND - *GENERIC LOGICAL TYPE 3 AUDIO/ENTERT. | |
| 14 | VDB13 (BU-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA HIGH | |
| 15 | VDB14 (VT-GY) | 22 | INSTRUMENT CLUSTER # CAN BUS MULTIMEDIA LOW | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | RME17 (BN) | 20 | CTRL MOD. - AUDIO # RADIO LEFT | |
| 20 | * | * | Not Used | |
| 21 | VME09 (BN-GN) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR + | SYNC GEN 3 |
| 21 | VME09 (BN-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR + | SYNC GEN 1 |
| 22 | VME07 (WH) | 22 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | SYNC GEN 3 |
| 22 | VME07 (WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) | SYNC GEN 1 |
| 23 | VME10 (WH-VT) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | SYNC GEN 3 |
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) | SYNC GEN 1 |
| 24 | VME12 (BN-WH) | 22 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | SYNC GEN 3 |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR | SYNC GEN 1 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1533 |

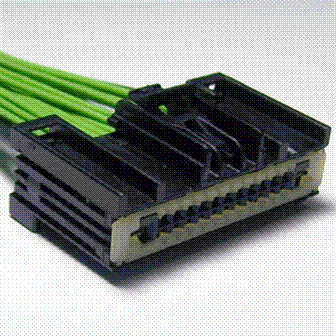

Service Part Number: FU2Z-14S411-ALB Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module - Fuel and Damper Control Module - Gateway Radio Test Connector - Diagnostic |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
