Connector End View (C237) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C237
Description
Inline
Color
Base Part #
Service Pigtail
Not Available

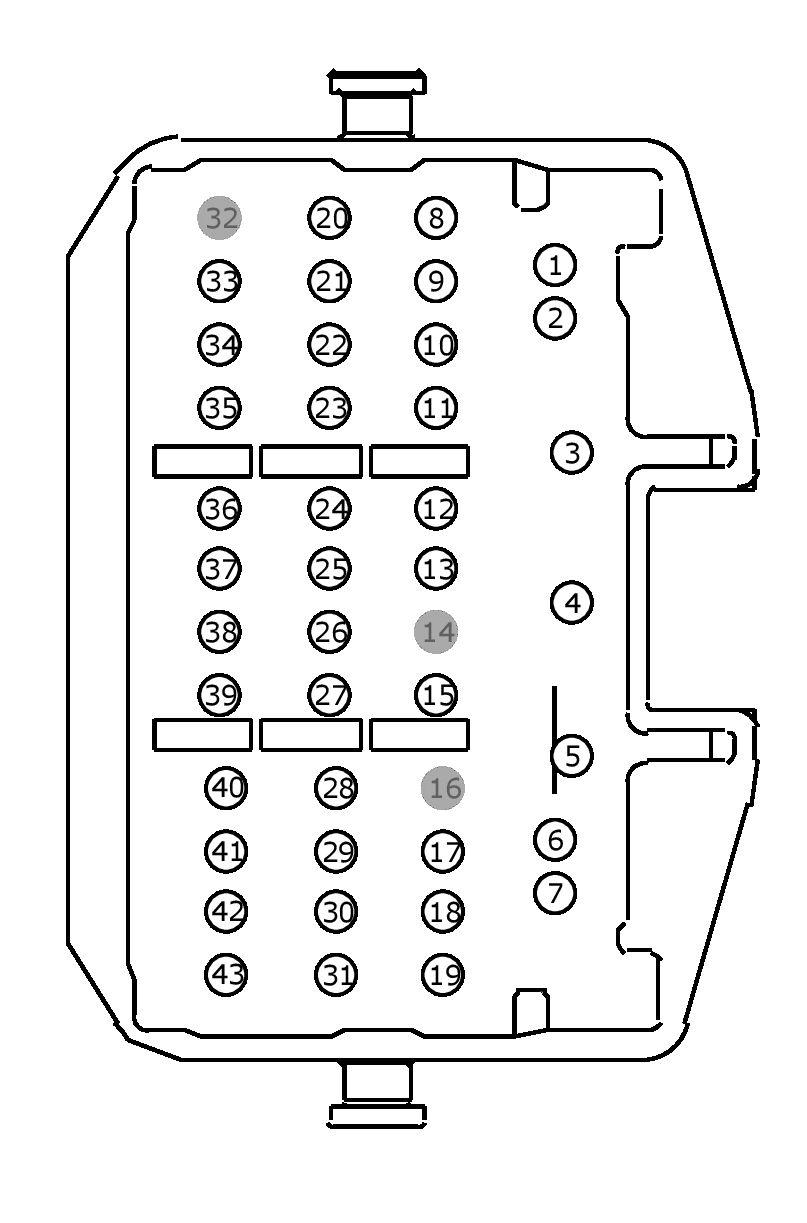

MALE
Harness 14014

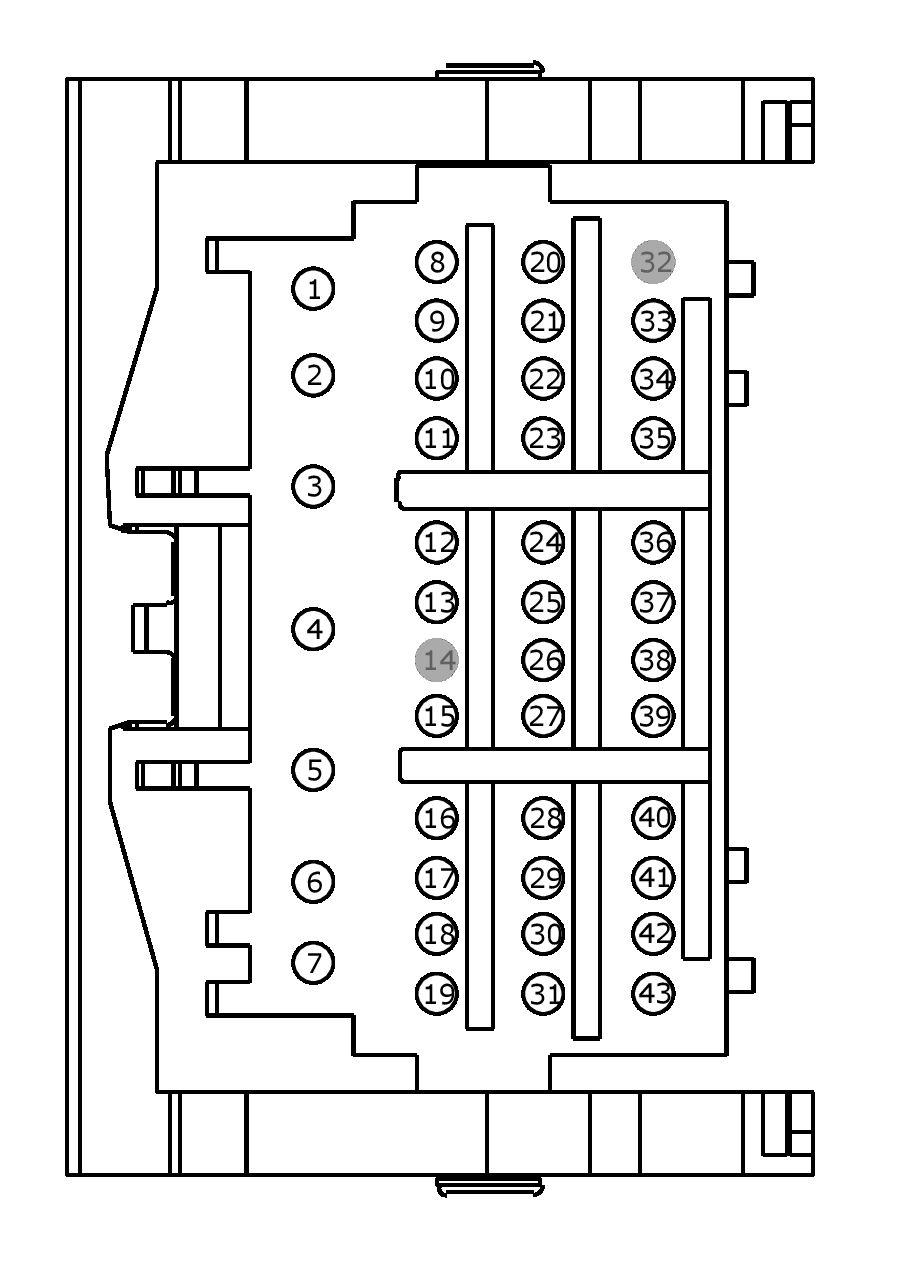

FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPL88 (VT) | 22 | |
| 2 | CPL13 (BN-GN) | 20 | |
| 3 | DME17 (*) | 22 | double crimp |
| 3 | DME19 (*) | 22 | double crimp |
| 4 | CPK24 (BU-GY) | 20 | |
| 5 | CPK20 (BN-GN) | 20 | |
| 6 | CMC25 (WH-VT) | 22 | |
| 7 | GD133 (BK) | 22 | |
| 8 | VDB06 (GY-OG) | 22 | |
| 9 | VDB07 (VT-OG) | 22 | |
| 10 | VDB05 (WH) | 22 | |
| 11 | VDB04 (WH-BU) | 22 | |
| 12 | CHS58 (WH) | 20 | 14014 |
| 13 | CHS54 (WH-GN) | 20 | 14014 |
| 14 | * | * | |
| 15 | SBP06 (BN-RD) | 22 | |
| 16 | * | * | |
| 17 | VPK07 (VT) | 22 | |
| 18 | CMP02 (GN-BU) | 22 | |
| 19 | CMP18 (GN-BN) | 22 | |
| 20 | VPK08 (WH-OG) | 22 | |
| 21 | RPK08 (GN-OG) | 22 | |
| 22 | RPK03 (GN-BN) | 22 | |
| 23 | VPK03 (YE) | 22 | |
| 24 | RME09 (BN-YE) | 18 | without amplifier |
| 24 | RME09 (BN-YE) | 22 | with amplifier |
| 25 | VME09 (BN-GN) | 22 | with amplifier |
| 25 | VME09 (WH-GN) | 18 | 14014 - without amplifier |
| 26 | RME10 (WH-OG) | 18 | without amplifier |
| 26 | RME10 (WH-OG) | 22 | with amplifier |
| 27 | VME10 (WH-VT) | 18 | without amplifier |
| 27 | VME10 (WH-VT) | 22 | 14014 |
| 28 | CMP18 (GN-BN) | 22 | 14014 |
| 29 | CHS82 (YE-VT) | 18 | |
| 30 | CME44 (YE-OG) | 20 | |
| 31 | CDC64 (WH-BU) | 20 | |
| 32 | * | * | |
| 33 | DMP31 (*) | 22 | |
| 34 | RMP31 (GN) | 20 | |
| 35 | VMP31 (BU) | 20 | |
| 36 | VME07 (WH) | 18 | without amplifier |
| 36 | VME07 (WH) | 22 | with amplifier |
| 37 | RME07 (WH-BN) | 18 | without amplifier |
| 37 | RME07 (WH-BN) | 22 | with amplifier |
| 38 | VME12 (BN-WH) | 18 | without amplifier |
| 38 | VME12 (BN-WH) | 22 | with amplifier |
| 39 | RME12 (BN-BU) | 18 | without amplifier |
| 39 | RME12 (BN-BU) | 22 | with amplifier |
| 40 | GM100 (BK) | 20 | 14014 |
| 41 | VR223 (BU-WH) | 22 | |
| 42 | CME27 (YE-VT) | 22 | 14014 |
| 43 | CBB28 (GY-VT) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPL88 (VT) | 22 | |
| 2 | CPL13 (BN-GN) | 20 | |
| 3 | DME17 (*) | 22 | double crimp |
| 3 | DME19 (*) | 22 | double crimp |
| 4 | CPK24 (BU-GY) | 20 | |
| 5 | CPK20 (BN-GN) | 20 | |
| 6 | CMC25 (WH-VT) | 22 | |
| 7 | GD133 (BK) | 22 | |
| 8 | VDB06 (GY-OG) | 22 | |
| 9 | VDB07 (VT-OG) | 22 | |
| 10 | VDB05 (WH) | 22 | |
| 11 | VDB04 (WH-BU) | 22 | |
| 12 | CHS32 (BN) | 22 | 14401 |
| 13 | CHS32 (BN-WH) | 22 | 14401 |
| 14 | * | * | |
| 15 | SBP06 (BN-RD) | 22 | |
| 15 | SBP09 (BN-RD) | 22 | 14401 - SYNC GEN 1and GEN 2 |
| 16 | RPK07 (GN-OG) | 22 | 14401 |
| 17 | VPK07 (VT) | 22 | |
| 18 | CMP02 (GN-BU) | 22 | |
| 19 | CMP18 (GN-BN) | 22 | |
| 20 | VPK08 (WH-OG) | 22 | |
| 21 | RPK08 (GN-OG) | 22 | |
| 22 | RPK03 (GN-BN) | 22 | |
| 23 | VPK03 (YE) | 22 | |
| 24 | RME09 (BN-YE) | 18 | without amplifier |
| 24 | RME09 (BN-YE) | 22 | with amplifier |
| 25 | VME09 (BN-GN) | 18 | 14401 - without amplifier |
| 25 | VME09 (BN-GN) | 22 | with amplifier |
| 26 | RME10 (WH-OG) | 18 | without amplifier |
| 26 | RME10 (WH-OG) | 22 | with amplifier |
| 27 | VME10 (WH-VT) | 18 | without amplifier |
| 27 | VME10 (WH-VT) | 22 | 14401 - with amplifier |
| 28 | CMP32 (GN) | 22 | 14401 |
| 29 | CHS82 (YE-VT) | 18 | |
| 30 | CME44 (YE-OG) | 20 | |
| 31 | CDC64 (WH-BU) | 20 | 14401 |
| 32 | * | * | |
| 33 | DMP31 (*) | 22 | |
| 34 | RMP31 (GN) | 20 | |
| 35 | VMP31 (BU) | 20 | |
| 36 | VME07 (WH) | 18 | without amplifier |
| 36 | VME07 (WH) | 22 | with amplifier |
| 37 | RME07 (WH-BN) | 18 | without amplifier |
| 37 | RME07 (WH-BN) | 22 | with amplifier |
| 38 | VME12 (BN-WH) | 18 | without amplifier |
| 38 | VME12 (BN-WH) | 22 | with amplifier |
| 39 | RME12 (BN-BU) | 18 | without amplifier |
| 39 | RME12 (BN-BU) | 22 | with amplifier |
| 40 | GD135 (BK-GY) | 20 | 14401 |
| 41 | CBP02 (GN) | 20 | 14401 |
| 42 | CMP27 (YE-VT) | 22 | 14401 |
| 43 | CBB28 (GN-VT) | 20 |
