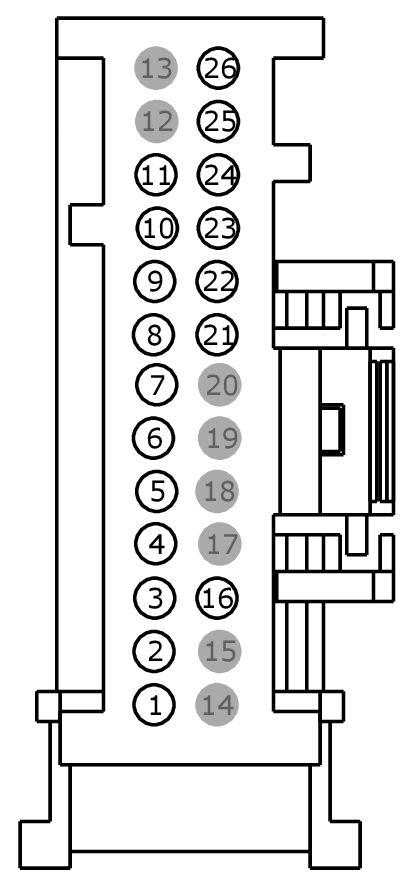

Connector: C228B
Description
HVAC CONTROL MODULE, DATC
Color
BU
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 2 | VH409 (WH) | 22 | SENSOR - DISCHARGE TEMP. # LEFT | |
| 3 | VH411 (VT-GN) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT | |
| 4 | RH105 (GN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN 2 | |
| 5 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 6 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 7 | RH104 (BU-BN) | 22 | CTRL MOD. - CLIMATE # SENSOR RETURN | |
| 8 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR | |
| 9 | CH103 (BU-WH) | 22 | POWER - HUMIDITY | |
| 10 | VH414 (GN-BU) | 22 | GROUND - HUMIDITY | |
| 11 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | VH101 (WH-VT) | 20 | CTRL MOD. - CLIMATE # BLOWER MOTOR CONTROL | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | CHS82 (YE-VT) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 22 | CHS32 (BN-WH) | 22 | CTRL MOD. - CLIMATE # SEAT CUSHION HEATER RF | |
| 23 | CHS32 (BN) | 22 | CTRL MOD. - CLIMATE # SEAT CUSHION HEATER LF | |
| 24 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 25 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 26 | SBP27 (BU-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER |
