Connector End View (C226A) - STEERING ANGLE SENSOR MODULE (SASM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C226A
Description
STEERING ANGLE SENSOR MODULE (SASM)
Color
GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below

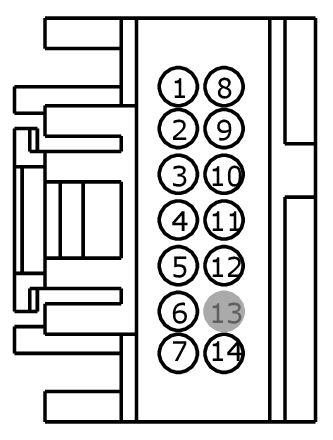

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP07 (WH-RD) | 22 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 2 | VMC34 (WH) | 22 | CTRL MOD. - STEERING WHEEL MODULE LIN BUS | |
| 3 | CRW10 (BU-GN) | 22 | SWITCH - FRONT WIPER LOW | |
| 4 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 5 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 6 | VMC29 (YE) | 22 | SWITCH - INFORMATION / MESSAGE CENTER SELECT | |
| 7 | CMC29 (GN-VT) | 22 | SWITCH - INFORMATION / MESSAGE CENTER SELECT | |
| 8 | RMC27 (WH-BN) | 22 | CTRL MOD. - INSTRUMENT CLUSTER # SWITCH INFORMATION / MESSAGE CENTER SELECT | |
| 9 | CET61 (BN-VT) | 22 | UP SHIFT | |
| 10 | CET62 (WH-GN) | 22 | DOWN SHIFT | |
| 11 | RET24 (BN-BU) | 22 | SIGNAL RETURN (SIGRTN) | |
| 12 | CLN17 (BN) | 22 | SWITCH - IP/SWITCH ILLUMINATION | |
| 13 | * | * | Not Used | |
| 14 | GD138 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT |

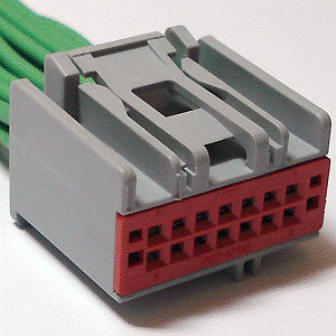

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-974 |
Service Part Number: 3U2Z-14S411-JEB Gauge: 18 Pin material: Silver Cavities: 14 Vehicle Uses Lamp - Overhead Console Module - Seat Memory Radio Radio - Amplifier Switch - Moon Roof/Sun Roof |
