Connector End View (C219) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C219
Description
Inline
Color
BK
Base Part #
Service Pigtail
Not Available

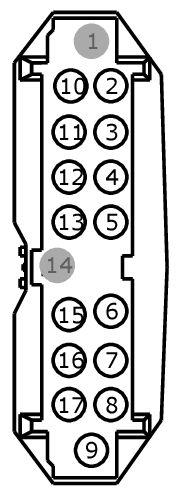

MALE
Harness 14014

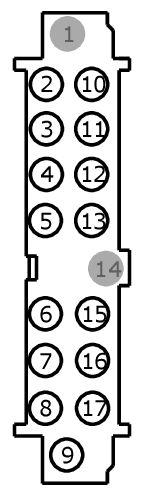

FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | RME06 (GY-YE) | 18 | |
| 3 | VME06 (GN) | 18 | |
| 4 | RME80 (BU-GY) | 20 | |
| 5 | VME80 (VT-GN) | 20 | |
| 6 | VDB13 (BU-GY) | 22 | |
| 7 | VDB14 (VT-GY) | 22 | |
| 8 | CPK19 (BU-GN) | 22 | |
| 9 | GD140 (BK) | 20 | |
| 10 | VDB13 (BU-GY) | 22 | |
| 11 | VDB14 (VT-GY) | 22 | |
| 12 | CPL45 (BN) | 22 | |
| 13 | DME80 (*) | 20 | |
| 14 | * | * | |
| 15 | RPK04 (VT-GY) | 22 | 14014 |
| 16 | VPK04 (BU-OG) | 22 | 14014 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | RME06 (GY-YE) | 18 | |
| 3 | VME06 (GN) | 18 | |
| 4 | RME80 (BU-GY) | 20 | |
| 5 | VME80 (VT-GN) | 20 | |
| 6 | VDB13 (BU-GY) | 22 | |
| 7 | VDB14 (VT-GY) | 22 | |
| 8 | CPK19 (BU-GN) | 22 | |
| 9 | GD140 (BK) | 20 | |
| 10 | VDB13 (BU-GY) | 22 | |
| 11 | VDB14 (VT-GY) | 22 | |
| 12 | CPL45 (BN) | 22 | |
| 13 | DME80 (*) | 20 | |
| 14 | * | * | |
| 15 | RPK04 (VT-GY) | 20 | 14401 |
| 16 | VPK04 (BU-OG) | 20 | 14401 |
