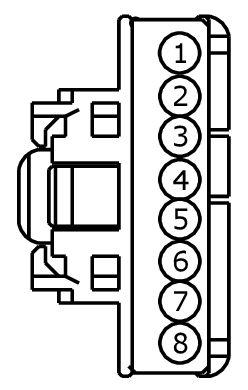

Connector End View (C218A) - CLOCKSPRING
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C218A
Description
CLOCKSPRING
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 | |
| 2 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 RETURN | |
| 3 | CRH02 (BU-WH) | 22 | SWITCH - HORN | |
| 4 | GD133 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | VME14 (GY-YE) | 22 | SWITCH - REDUNDANT AUDIO | |
| 6 | RME24 (BU-WH) | 22 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | |
| 7 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 | |
| 8 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 RETURN |

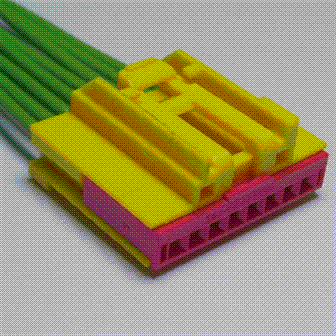

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1397 |
Service Part Number: DU2Z-14S411-DB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Clockspring Module - Power Steering |
