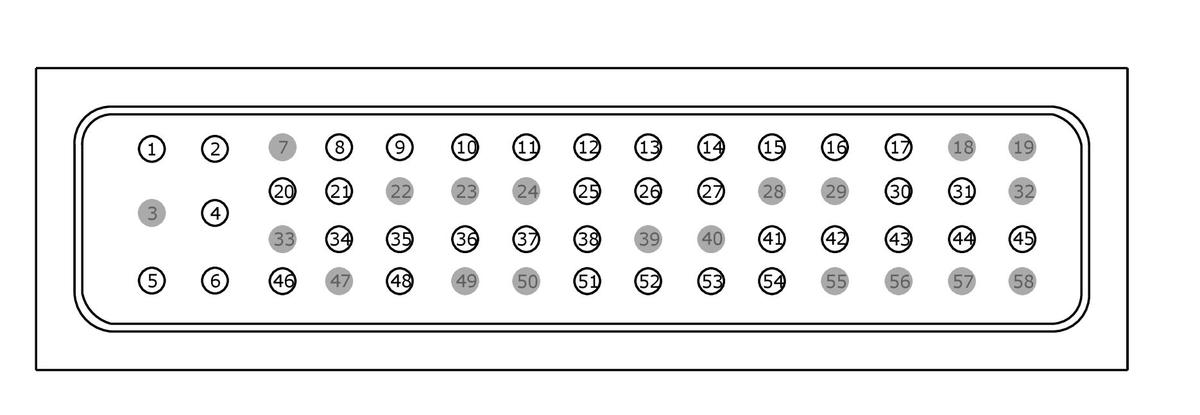

Connector End View (C175B) - POWERTRAIN CONTROL MODULE (PCM)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C175B
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 2 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 3 | * | * | Not Used | |
| 4 | GD120 (BK-GN) | 16 | GROUND - FENDER FRONT LEFT (PWRGND) | |
| 5 | CBB08 (GY-YE) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | |
| 6 | CBB08 (GY-YE) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (VPWR) | |
| 7 | * | * | Not Used | |
| 8 | VE203 (VT) | 20 | CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) | |
| 9 | CDC12 (BU-YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 10 | CH109 (WH-OG) | 20 | CTRL MOD. - POWERTRAIN # RELAY A/C CLUTCH | |
| 11 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 12 | CE515 (YE-GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPM) | |
| 13 | CDC26 (GY-OG) | 20 | RELAY - STARTER | automatic transmission |
| 13 | CE903 (BU-OG) | 20 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | manual transmission |
| 14 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 15 | CBB43 (GN) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER (ISP-R) | |
| 16 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | |
| 17 | CDC35 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 21 | RE242 (GN) | 18 | CTRL MOD. - POWERTRAIN # HEATED OXYGEN SENSOR POST CAT 1ST OR UNIQUE OR COMMON (HEGO_RTN) | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 26 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 27 | CE302 (YE-BU) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL POSITION (BPP) NORMAL OPEN | |
| 31 | VH442 (GN-BN) | 20 | SENSOR - REFRIGERANT PRESSURE | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | RH107 (GN-BU) | 20 | CTRL MOD. - SIGNAL RETURN | |
| 35 | VH407 (YE-GN) | 20 | SENSOR - AMBIENT TEMP. | |
| 36 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPRTN1) | |
| 37 | RH108 (BN) | 20 | CTRL MOD. - SIGNAL RETURN | |
| 38 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 42 | CET47 (BU) | 20 | SWITCH - REVERSE (RS) | |
| 43 | CCA29 (GN-RD) | 20 | CTRL MOD. - POWERTRAIN # BRAKE PEDAL SENSOR (BPP) | |
| 44 | CE112 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # EVAP CANISTER VENT VALVE (CANV) | |
| 45 | VE208 (WH) | 18 | CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPC) | |
| 46 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | |
| 47 | * | * | Not Used | |
| 48 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | |
| 49 | * | * | Not Used | |
| 50 | * | * | Not Used | |
| 51 | LH108 (GY-BN) | 20 | CTRL MOD. - SENSOR A/C PRESSURE (ACPT) | |
| 52 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION (APP1) | |
| 53 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION (APP) SENSOR (APPVREF1) | |
| 54 | VDB04 (BU-WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 55 | * | * | Not Used | |
| 56 | * | * | Not Used | |
| 57 | * | * | Not Used | |
| 58 | * | * | Not Used |

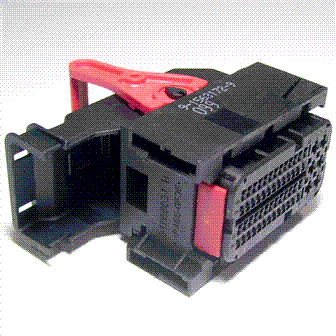

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1445 |
Service Part Number: FU2Z-14S411-VA Gauge: 14 18 Pin material: Silver Cavities: 58 Vehicle Uses Transmission |
