Connector End View (C144) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C144
Description
Inline
Color
Base Part #
Service Pigtail
See Below

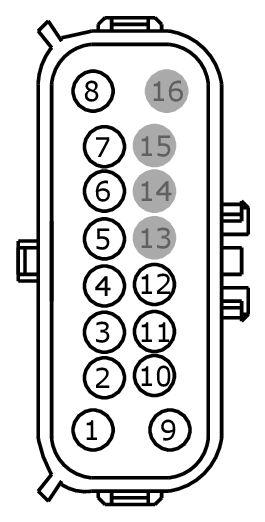

MALE
Harness 15K867

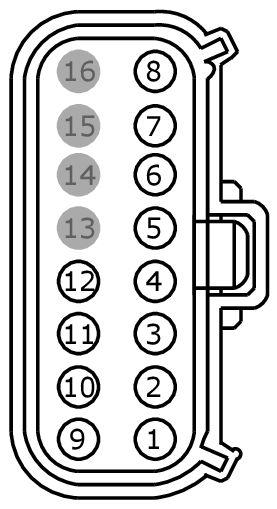

FEMALE
Harness 14K733
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP13 (BU-OG) | 20 | |
| 2 | VMP12 (BU-GY) | 20 | |
| 3 | VMP11 (BU-GN) | 20 | |
| 4 | VMP10 (WH-BU) | 20 | |
| 5 | LMP06 (VT-GY) | 20 | |
| 6 | RMP06 (YE-OG) | 20 | |
| 7 | VMP20 (GY-OG) | 20 | |
| 8 | VMP21 (WH-BN) | 20 | |
| 9 | CLF29 (BN) | 18 | 15K867 |
| 10 | GD130 (BK-YE) | 18 | |
| 11 | GD132 (BK-GY) | 18 | |
| 12 | CLF34 (YE-OG) | 18 | 15K867 |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * |
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP13 (BU-OG) | 20 | |
| 2 | VMP12 (BU-GY) | 20 | |
| 3 | VMP11 (BU-GN) | 20 | |
| 4 | VMP10 (WH-BU) | 20 | |
| 5 | LMP06 (VT-GY) | 20 | |
| 6 | RMP06 (YE-OG) | 20 | |
| 7 | VMP20 (GY-OG) | 20 | |
| 8 | VMP21 (WH-BN) | 20 | |
| 9 | CLF29 (BN) | 16 | 14K733 |
| 10 | GD130 (BK-YE) | 18 | |
| 11 | GD132 (BK-GY) | 18 | |
| 12 | CLF34 (YE-OG) | 16 | 14K733 |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * |
| Available Pigtail Kits | |

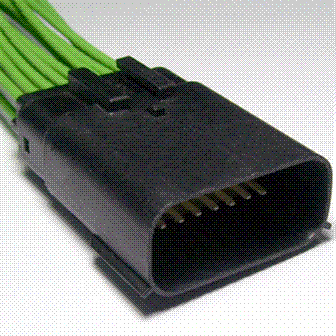

| Pigtail Kit Part Number WPT-1404 |
Service Part Number: EU2Z-14S411-VA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Mating Connector WPT-1279 Mirror - Sideview |

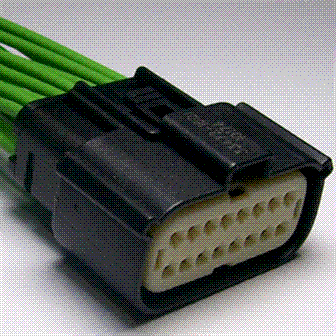

| Pigtail Kit Part Number WPT-1279 |
Service Part Number: CU2Z-14S411-ADA Gauge: 16 Pin material: Silver Cavities: 16 Vehicle Uses: Lamp - Headlamp - High/Low Beam Mating Connector WPT-1404 Module - Heated Seat (driver) Module - Transfer Case Shift Control |
