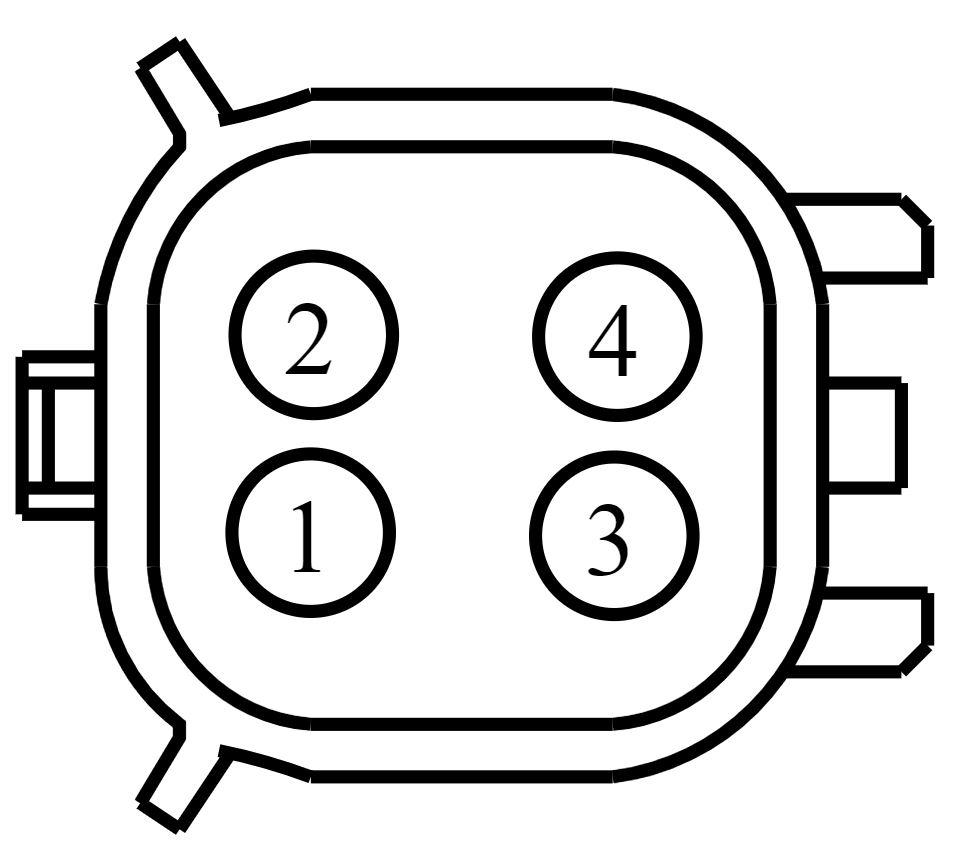

Connector End View (C142) - HEATED OXYGEN SENSOR (HO2S) #12
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C142
Description
HEATED OXYGEN SENSOR (HO2S) #12
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBB06 (WH-BU) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI |
| 1 | CBK02 (GN) | 18 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |
| 2 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | GDI/ GTDI |
| 3 | RE242 (GN) | 18 | CTRL MOD. - POWERTRAIN # HEATED OXYGEN SENSOR POST CAT 1ST OR UNIQUE OR COMMON (HEGO_RTN) | GDI |
| 3 | RE710 (WH-BN) | 18 | POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | GTDI |
| 4 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | GDI/ GTDI |

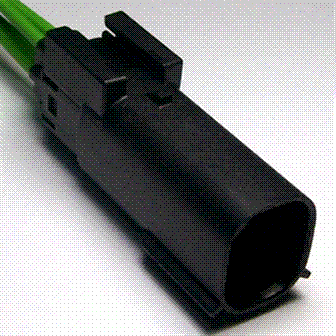

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1288 |
Service Part Number: CU2Z-14S411-ZA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) |
| Pigtail Kit Part Number WPT-1570 |
Service Part Number: CU2Z-14S411-ZB Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses Actuator - Door Lock - RH - Front Connector - Inline Lamp - Fog/Driving Lamp - Liftgate Applique Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) Speaker - Siren Switch - Seat Belt Warning |
