Connector End View (C141) - INLINE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C141
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 15K867
FEMALE
Harness 14K733
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD130 (BK-YE) | 20 | |
| 2 | GD132 (BK-GY) | 20 | |
| 3 | CLF29 (BN) | 20 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | GD130 (BK-YE) | 18 | |
| 2 | GD132 (BK-GY) | 18 | |
| 3 | CLF29 (BN) | 20 |
| Available Pigtail Kits | |

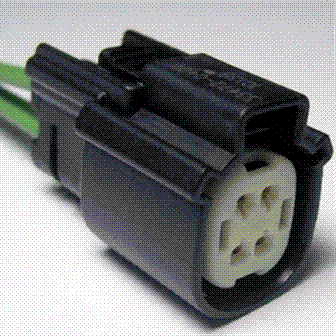

| Pigtail Kit Part Number WPT-1288 |
Service Part Number: CU2Z-14S411-ZA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses: Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) |

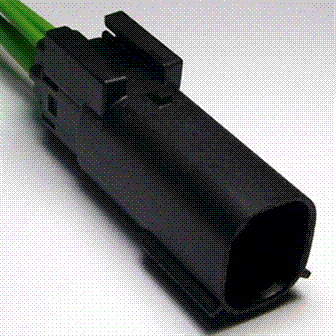

| Pigtail Kit Part Number WPT-1498 |
Service Part Number: BU2Z-14S411-TB Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses: Connector - Inline Lamp - Headlamp - High/Low Beam Lamp - Park/Turn/Stop Lamp - Reverse Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) Speaker - Siren Speaker - Subwoofer Switch - Heated Seat - LH - Rear Switch - Heated Seat - RH - Rear Valve - Active Exhaust Solenoid |
