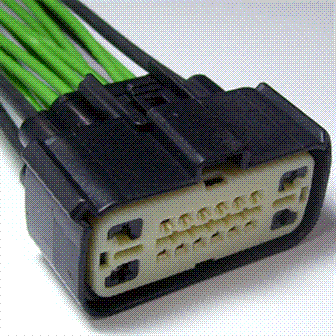

Connector End View (C139) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C139
Description
Inline
Color
BK
Base Part #
Service Pigtail
See Below

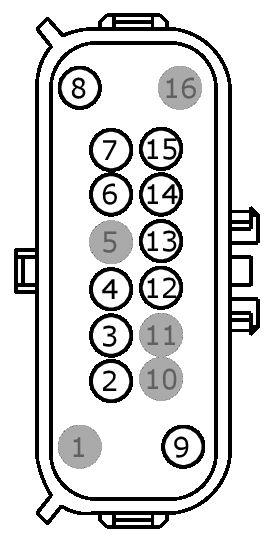

MALE
Harness 14K733

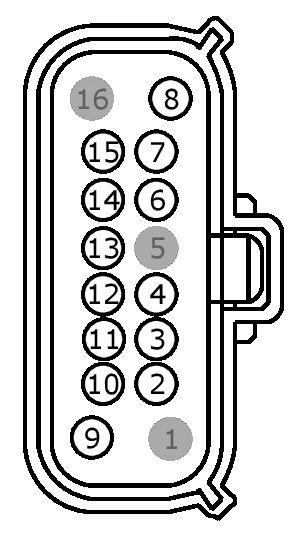

FEMALE
Harness 12C508
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | CE903 (BU-OG) | 20 | 14K733 |
| 3 | VE922 (VT-GN) | 20 | 14K733 |
| 4 | CDC79 (GN-BN) | 18 | |
| 5 | * | * | |
| 6 | CE112 (GN-VT) | 20 | 14K733 |
| 6 | VE213 (BU-WH) | 18 | 14K733 - engine Start-Stop |
| 7 | VE518 (BN-WH) | 20 | 14K733 |
| 8 | RE230 (WH-VT) | 20 | 14K733 |
| 9 | CET44 (YE-BU) | 20 | 14K733 - automatic transmission |
| 9 | LE230 (BN-BU) | 20 | 14K733 |
| 10 | * | * | |
| 11 | * | * | |
| 12 | RE804 (GY-BU) | 18 | 14K733 |
| 13 | CE904 (GN-VT) | 20 | 14K733 |
| 13 | VCA38 (BN-VT) | 20 | 14K733 - engine start-stop |
| 14 | RCA37 (WH-BU) | 20 | 14K733 - engine start-stop |
| 14 | RE403 (WH-VT) | 20 | 14K733 |
| 15 | LCA37 (YE-OG) | 20 | 14K733 - engine start-stop |
| 15 | VE757 (WH) | 20 | 14K733 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | CE903 (BU-OG) | 18 | 12C508 |
| 3 | VE922 (VT-GN) | 18 | 12C508 |
| 4 | CDC79 (GN-BN) | 18 | |
| 5 | * | * | |
| 6 | CE114 (GN-BU) | 18 | 12C508 |
| 7 | CE515 (YE-GY) | 18 | 12C508 |
| 8 | RE230 (WH-VT) | 18 | 12C508 |
| 9 | LE423 (GN-VT) | 20 | 12C508 |
| 10 | LE150 (BN-WH) | 18 | 12C508 |
| 11 | VCA36 (YE-GN) | 18 | 12C508 |
| 12 | RE804 (GY-BN) | 18 | 12C508 |
| 13 | CE904 (GN-VT) | 18 | 12C508 |
| 14 | RET71 (GY-BN) | 18 | 12C508 |
| 15 | VE772 (YE-BU) | 18 | 12C508 |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
| Pigtail Kit Part Number WPT-1491 |
Service Part Number: 7U2Z-14S411-JC Gauge: 14 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline Switch - Turn Signal |
| Pigtail Kit Part Number WPT-1142 |
Service Part Number: 7U2Z-14S411-JB Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1393 |
