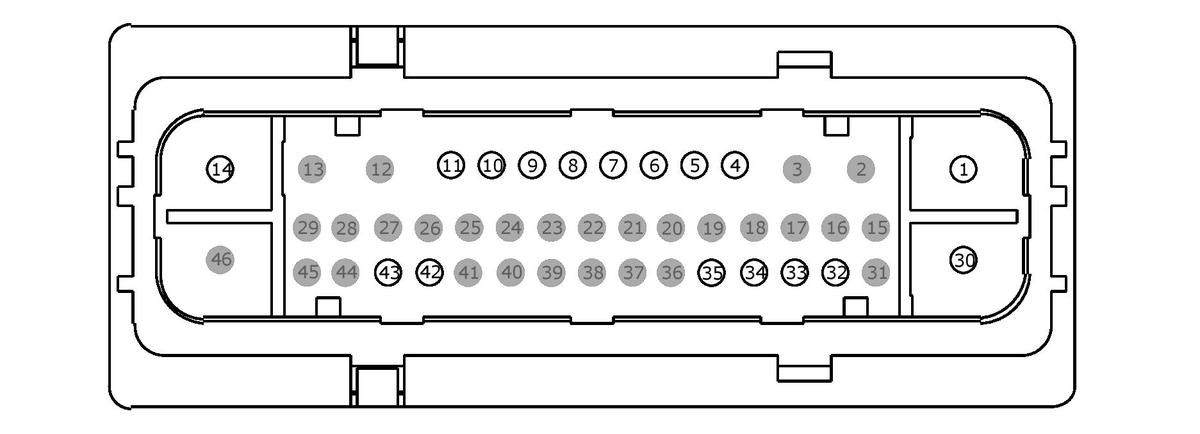

Connector End View (C135) - ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C135
Description
ANTI-LOCK BRAKE SYSTEM (ABS) MODULE
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB26 (YE-RD) | 10 | FUSE OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | RCA19 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT FRONT | |
| 5 | VCA05 (VT) | 20 | SENSOR - WHEEL SPEED RIGHT FRONT | |
| 6 | RCA18 (BN-GN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT REAR | |
| 7 | VCA04 (BU-OG) | 20 | SENSOR - WHEEL SPEED LEFT REAR | |
| 8 | RCA17 (YE) | 20 | CTRL MOD. - SENSOR WHEEL SPEED LEFT FRONT | |
| 9 | VCA03 (VT) | 20 | SENSOR - WHEEL SPEED LEFT FRONT | |
| 10 | RCA20 (BN) | 20 | CTRL MOD. - SENSOR WHEEL SPEED RIGHT REAR | |
| 11 | VCA06 (WH-OG) | 20 | SENSOR - WHEEL SPEED RIGHT REAR | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | GD122 (BK) | 10 | GROUND - FENDER FRONT LEFT # 3RD STUD | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used | |
| 27 | * | * | Not Used | |
| 28 | * | * | Not Used | |
| 29 | * | * | Not Used | |
| 30 | SBB25 (RD) | 12 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 31 | * | * | Not Used | |
| 32 | VCA23 (BU-WH) | 20 | CTRL MOD. - SENSOR YAW ABS / IVD / TC CAN BUS HIGH | |
| 33 | VCA24 (GN-OG) | 20 | CTRL MOD. - SENSOR YAW ABS / IVD / TC CAN BUS LOW | |
| 34 | CCA47 (BU-WH) | 20 | SWITCH - ELECTRONIC STABILITY CONTROL DISABLE | |
| 35 | CBP03 (GY) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 36 | * | * | Not Used | |
| 37 | * | * | Not Used | |
| 38 | * | * | Not Used | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | * | * | Not Used | |
| 42 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 43 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 44 | * | * | Not Used | |
| 45 | * | * | Not Used | |
| 46 | * | * | Not Used |
