Connector End View (C134) - Inline
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Inline C134
Description
Inline
Color
BK
Base Part #
Service Pigtail
See Below

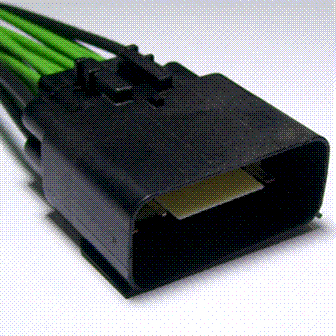

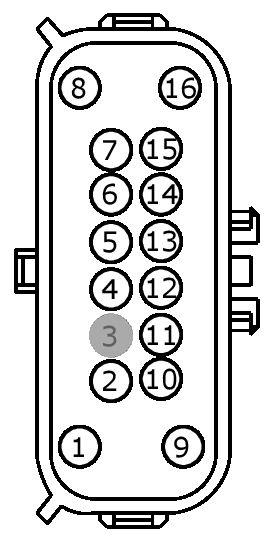

MALE
Harness 14K733

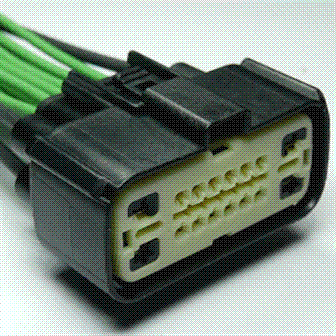

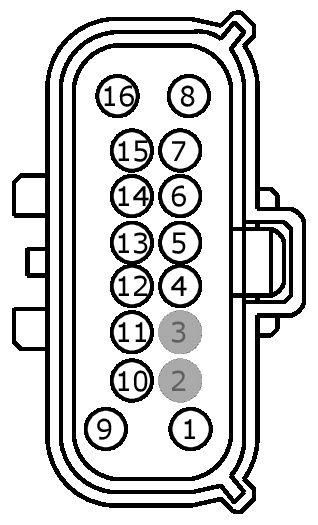

FEMALE
Harness 12C508/12A690
| Pin | Circuit | Gauge | Qualifier |
| 1 | RET24 (BN-BU) | 20 | |
| 2 | CE903 (BU-OG) | 20 | |
| 3 | * | * | |
| 4 | CET62 (WH-GN) | 20 | |
| 5 | CET61 (BN-VT) | 20 | |
| 6 | CE112 (GN-VT) | 20 | automatic transmission |
| 6 | VE213 (BU-WH) | 18 | engine Start-Stop |
| 7 | CE420 (GY-VT) | 20 | |
| 8 | CBB01 (BU) | 18 | automatic transmission |
| 8 | CHF03 (GN-OG) | 20 | 1.0L |
| 9 | CET44 (YE-BU) | 20 | |
| 10 | LE456 (YE-BU) | 20 | |
| 11 | VE757 (WH) | 20 | |
| 12 | RE456 (BU-OG) | 20 | |
| 13 | VCA38 (BN-VT) | 20 | engine start-stop |
| 14 | RCA37 (WH-BU) | 20 | engine start-stop |
| 15 | LCA37 (YE-OG) | 20 | engine start-stop |
| 16 | CBB01 (BU) | 18 | 6F15 Trans |
| Pin | Circuit | Gauge | Qualifier |
| 1 | RET24 (BN-BU) | 20 | 12C508/12A690 - GDI |
| 1 | RET42 (WH-GN) | 20 | 12C508/12A690 - 1.0L automatic transmission |
| 2 | * | * | 12C508/12A690 |
| 3 | * | * | 12C508/12A690 |
| 4 | CET42 (GN-VT) | 20 | 12C508/12A690 - 1.0L automatic transmission |
| 4 | CET62 (WH-GN) | 18 | 12C508/12A690 - GDI |
| 5 | CET43 (GY) | 20 | 12C508/12A690 - 1.0L automatic transmission |
| 5 | CET61 (BN-VT) | 18 | 12C508/12A690 - GDI |
| 6 | VE213 (BU-WH) | 20 | 12C508/12A690 - 1.0L |
| 7 | CE420 (GY-VT) | 20 | 1.0L |
| 8 | CBB26 (BU-WH) | 18 | 12C508/12A690 - GDI |
| 8 | VE525 (BU-OG) | 20 | 12C508/12A690 - 1.0L |
| 9 | CET34 (BN-GN) | 20 | 12C508/12A690 - 1.0L |
| 9 | CET44 (YE-BU) | 20 | 12C508/12A690 - GDI |
| 10 | LE456 (BU) | 20 | 12C508/12A690 - 1.0L manual transmission |
| 11 | VE727 (BN-BU) | 20 | 12C508/12A690 - 1.0L manual transmission |
| 12 | RE456 (GN-BU) | 20 | 12C508/12A690 - 1.0L manual transmission |
| 13 | LCA37 (BU) | 20 | 12C508/12A690 - 1.0L |
| 14 | RCA37 (GN-BU) | 20 | 12C508/12A690 - 1.0L |
| 15 | VCA38 (BN-VT) | 20 | 12C508/12A690 - 1.0L |
| 16 | CBB15 (BU-WH) | 12 | 12C508/12A690 - GDI |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |
Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
| Pigtail Kit Part Number WPT-1541 |
Service Part Number: JU2Z-14S411-KA Gauge: 14 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline In-Line - Auxiliary Engine Connector Module - Glow Plug |
