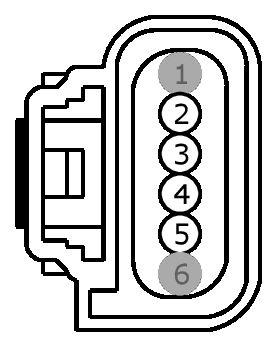

Connector End View (C128) - MASS AIRFLOW / INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C128
Description
MASS AIRFLOW / INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | VE804 (GN-BN) | 18 | CTRL MOD. - POWERTRAIN # MASS AIRFLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR (IAT) | |
| 3 | VE225 (YE-BU) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | |
| 4 | RE329 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # MASS AIRFLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR (RTN) | |
| 5 | VE803 (BU-GN) | 18 | SENSOR - MANIFOLD ABSOLUTE PRESSURE (MAP) | |
| 6 | * | * | Not Used |

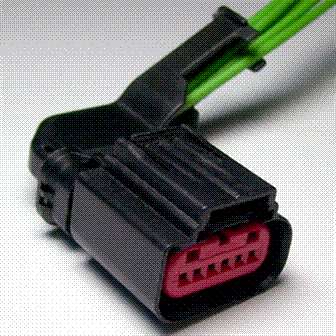

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1241 |
Service Part Number: 3U2Z-14S411-FJAC Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Control - Electronic Throttle Sensor - Mass Air Flow |
