Connector End View (C123) - EVAPORATIVE EMISSION (EVAP) PURGE VALVE
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C123
Description
EVAPORATIVE EMISSION (EVAP) PURGE VALVE
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE113 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) PURGE VALVE | GTDI |
| 1 | CBB12 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) PURGE VALVE | GDI |
| 2 | CBB06 (WH-BU) | 20 | FUSE OUTPUT OR CIRCUIT BREAKER | GDI |
| 2 | CBK02 (GN) | 16 | FUSE OUTPUT OR CIRCUIT BREAKER | GTDI |

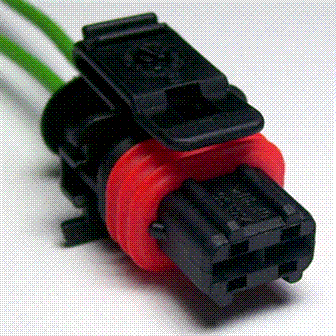

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1274 |
Service Part Number: BU2Z-14S411-BCA Gauge: 18 Pin material: Silver Cavities: 2 Vehicle Uses Valve - Vapor Management |
