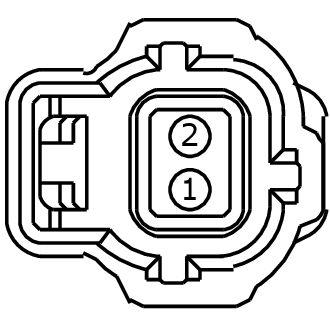

Connector End View (C107) - CYLINDER HEAD TEMPERATURE SENSOR
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C107
Description
CYLINDER HEAD TEMPERATURE SENSOR
Color
Harness
12C508
Base Part #
14A464
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE712 (BU-GY) | 20 | CTRL MOD. - CYLINDER HEAD TEMP. SENSOR | |
| 2 | RE141 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # SIGRTN |

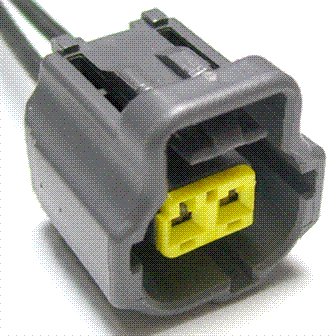

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-985 |
Service Part Number: 3U2Z-14S411-MDB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Lamp - Running Board Lamp - Side Marker Sensor - Cylinder Head Temperature |
