Pinpoint Test Kg: Fuel Injector: Introduction
WARNING: This page does not describe the selected car, but rather 31 other vehicles, including the 2016 Lincoln Navigator, 2016 Lincoln MKZ, 2016 Lincoln MKX, 2016 Lincoln MKT, and 2016 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
This pinpoint test is intended to diagnose the following:
- fuel injectors (9F593)
- harness circuits: INJ1, INJ2, INJ3, INJ4, INJ5, INJ6, INJ7, INJ8, INJ9, INJ10 and VPWR
- PCM (12A650)

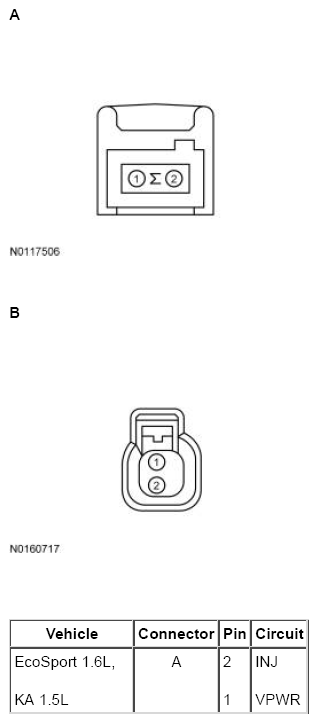

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| EcoSport 1.6L, KA 1.5L |
A | 2 1 |
INJ VPWR |
| Fiesta | B | 2 1 |
INJ VPWR |
| All other vehicles | B | 1 2 |
INJ VPWR |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | 190-PIN | E1 E2 E3 E20 E19 E5 E4 E35 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| E-Series 6.8L, F-650/F-750, Motorhome/Stripped Chassis/Step Van |
198 PIN | E1 E31 E61 E63 E3 E2 E46 E62 E64 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJ9 INJ10 |
| EcoSport 2.0L Manual Transmission, EcoSport 1.6L |
80 PIN | E6 E13 E11 E7 |
INJ1 INJ2 INJ3 INJ4 |
| EcoSport 2.0L Automatic Transmission | 128 PIN | E15 E4 E5 E3 |
INJ1 INJ2 INJ3 INJ4 |
| Escape/Kuga, Fusion |
190-PIN | E1 E2 E3 E4 |
INJ1 INJ2 INJ3 INJ4 |
| F-150 5.0L | 198 PIN | E1 E16 E2 E63 E46 E31 E3 E62 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| F-Series Super Duty 6.2L | 190-PIN | E53 E54 E55 E62 E63 E64 E65 E66 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| F-Series Super Duty 6.8L | 190-PIN | E53 E64 E65 E15 E62 E63 E55 E54 E3 E66 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 INJ9 INJ10 |
| Fiesta | 128 PIN | E34 E45 E44 E46 |
INJ1 INJ2 INJ3 INJ4 |
| KA 1.0L | 128 PIN | E35 E44 E45 |
INJ1 INJ2 INJ3 |
| KA 1.5L | 128 PIN | E35 E44 E45 E47 |
INJ1 INJ2 INJ3 INJ4 |
| MKZ | 190-PIN | E1 E4 E5 E3 E2 E19 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 |
| Mustang 5.0L | 198 PIN | E1 E62 E46 E3 E2 E31 E61 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| Mustang 5.2L | 198 PIN | E1 E61 E31 E3 E2 E62 E46 E16 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 INJ7 INJ8 |
| Transit Connect | 198 PIN | B52 B55 B53 B54 |
INJ1 INJ2 INJ3 INJ4 |
| All other vehicles | 198 PIN | E1 E3 E31 E2 E16 E46 |
INJ1 INJ2 INJ3 INJ4 INJ5 INJ6 |
