Pinpoint Test JF: Integrated Ignition Coil On Plug Coils A Through J Failure: Introduction
WARNING: This page does not describe the selected car, but rather 31 other vehicles, including the 2016 Lincoln Navigator, 2016 Lincoln MKZ, 2016 Lincoln MKX, 2016 Lincoln MKT, and 2016 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
For 2 wire coil harness connectors, select the PCM Ignition Coil Driver Test.
For 3 wire coil harness connectors, select the Driver On Coil Ignition Test.
This pinpoint test is intended to diagnose the following:
- ignition coils (12029)
- ignition coil harness
- PCM (12A650)

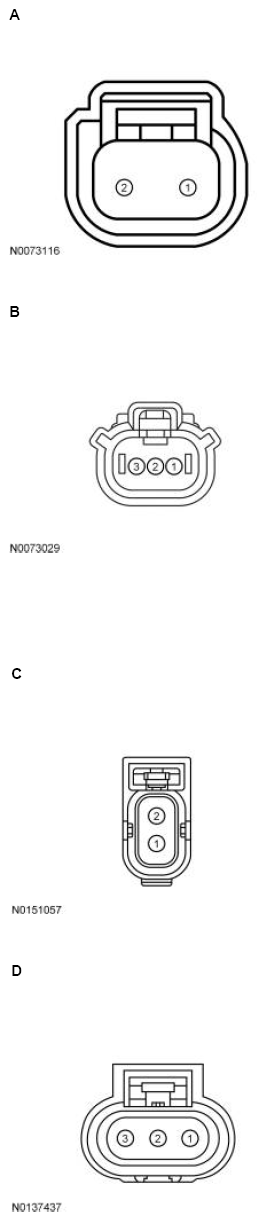

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series, F-650/F-750, F-Series Super Duty 6.8L, Motorhome/Stripped Chassis/Step Van |
A | 2 1 |
COP VPWR |
| EcoSport, Escape/Kuga 2.5L, Fusion 2.5L, Transit Connect 2.5L |
A | 1 2 |
COP VPWR |
| Edge 3.5L, Explorer TiVCT 3.5L, Explorer 3.7L, MKX, F-150 TiVCT 3.5L, F-150 5.0L, |
B | 1 3 |
COP VPWR Flex TiVCT 3.5L, MKS 3.7L, MKT 3.7L, MKX 3.7L, MKZ 3.7L, Mustang 3.7L, Mustang 5.0L, Taurus TiVCT 3.5L, Taurus 3.7L, Transit 3.7L |
| Expedition, Explorer GTDI 3.5L, F-150 GTDI 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Navigator, Taurus GTDI 3.5L, Transit 3.5L |
B | 2 1 3 |
COP GND VPWR |
| KA | C | 1 2 |
COP VPWR |
| F-Series Super Duty 6.2L | B | 3 1 |
COP VPWR |
| Fiesta 1.0L, Transit Connect 1.6L |
D | 1 2 3 |
COP GND VPWR |

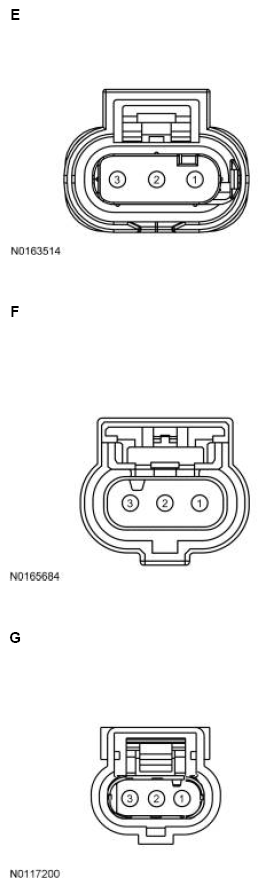

| Fiesta GTDI 1.6L, Focus 1.0L, Fusion 1.5L |
E | 1 2 3 |
COP GND VPWR |
| Mustang 5.2L | F | 1 3 |
COP VPWR |
| All other vehicles | G | 1 2 3 |
COP GND VPWR |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | 190-PIN | E17 E56 E66 E50 E33 E55 E65 E54 |
COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| E-Series 6.8L, F-650/F-750, Motorhome/Stripped Chassis/Step Van |
198 PIN | E92 E95 E94 E80 E89 E85 E87 E88 E90 E93 |
COP10 COP9 COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| EcoSport 2.0L Manual Transmission | 80 PIN | E28 E27 E20 E21 |
COP4 COP3 COP2 COP1 |
| EcoSport 2.0L Automatic Transmission | 128 PIN | T8 T24 T7 T16 |
COP4 COP3 COP2 COP1 |
| Edge 2.7L, Expedition, Explorer GTDI 3.5L, F-150 2.7L, F-150 GTDI 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, MKX 2.7L, Navigator, Taurus GTDI 3.5L, Transit 3.5L |
198 PIN | E73 E58 E43 E72 E57 E42 |
COP6 COP5 COP4 COP3 COP2 COP1 |
| Edge 3.5L, Explorer TiVCT 3.5L, Explorer 3.7L, F-150 TiVCT 3.5L, Flex TiVCT 3.5L, MKS 3.7L, MKT 3.7L, MKX 3.7L, Mustang 3.7L, Taurus TiVCT 3.5L, Taurus 3.7L, Transit 3.7L |
198 PIN | E94 E90 E89 E88 E92 E93 |
COP6 COP5 COP4 COP3 COP2 COP1 |
| Escape/Kuga 2.5L, Fusion 2.5L |
190-PIN | E33 E55 E50 E54 |
COP4 COP3 COP2 COP1 |
| F-150 5.0L | 198 PIN | E95 E92 E88 E94 E87 E89 E90 E93 |
COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| F-Series Super Duty 6.2L | 190-PIN | E51 E33 E69 E34 E50 E18 E52 E70 |
COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| F-Series Super Duty 6.8L | 190-PIN | E1 E17 E33 E69 E34 E50 E52 E18 E51 E70 |
COP10 COP9 COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| Fiesta | 198 PIN | E53 E52 E51 E50 |
COP4 COP3 COP2 COP1 |
| Focus 1.0L | 198 PIN | E52 E51 E50 |
COP3 COP2 COP1 |
| Focus GDI 2.0L | 154 PIN | E93 E69 E94 E70 |
COP4 COP3 COP2 COP1 |
| KA | 128 PIN | T8 T24 T16 |
COP3 COP2 COP1 |
| MKZ 3.7L | 190-PIN | E66 E33 E55 E50 E56 E54 |
COP6 COP5 COP4 COP3 COP2 COP1 |
| Mustang 5.0L | 198 PIN | E90 E87 E88 E89 E92 E94 E95 E93 |
COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| Mustang 5.2L | 198 PIN | E90 E94 E95 E89 E92 E88 E87 E93 |
COP8 COP7 COP6 COP5 COP4 COP3 COP2 COP1 |
| Transit Connect 2.5L | 198 PIN | E89 E84 E94 E79 |
COP4 COP3 COP2 COP1 |
| All other vehicles | 198 PIN | E43 E72 E57 E42 |
COP4 COP3 COP2 COP1 |
