Pinpoint Test JD: Crankshaft Position (CKP) Sensor: Introduction
WARNING: This page does not describe the selected car, but rather 31 other vehicles, including the 2016 Lincoln Navigator, 2016 Lincoln MKZ, 2016 Lincoln MKX, 2016 Lincoln MKT, and 2016 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
This pinpoint test is intended to diagnose the following:
- CKP sensor (6C315)
- harness circuits: CKP, CKP+ and CKP-
- PCM (12A650)

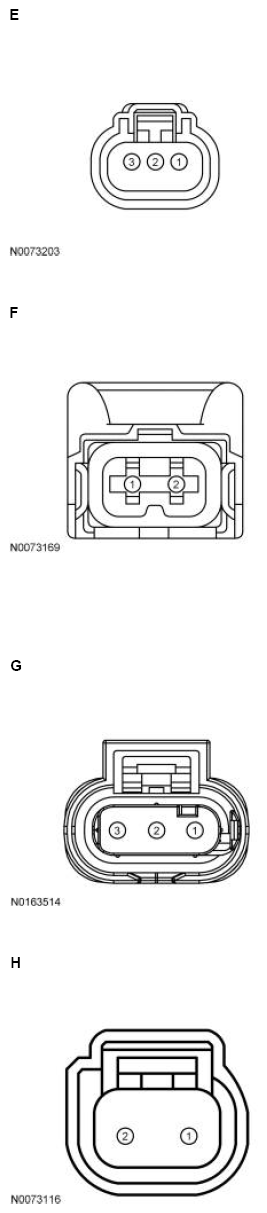

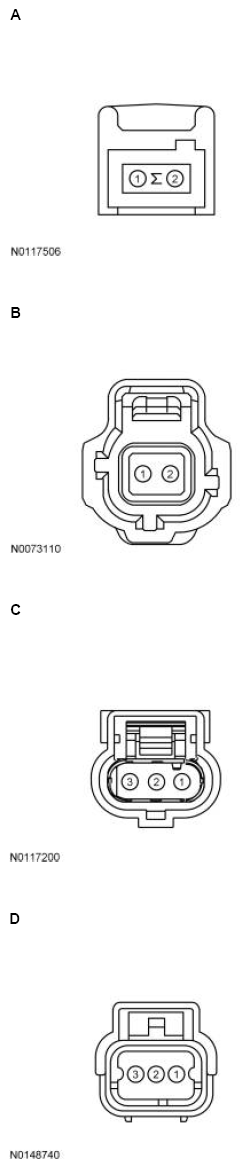

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| EcoSport 1.6L | A | 2 1 |
CKPCKP+ EcoSport 2.0L, |
| Escape/Kuga 2.5L, Fusion 2.5L, Transit Connect 2.5L |
B | 2 1 |
CKPCKP+ Edge 2.0L, |
| Focus GTDI 2.0L, Focus 2.3L, Fusion 2.0L, MKX 2.0L, MKX 2.7L, MKZ 2.0L |
C | 2 3 1 |
CKP SIGRTN VREF |
| Edge 2.7L, F-150 2.7L |
C | 2 1 3 |
CKP SIGRTN VREF |
| Escape/Kuga 1.6L, Fiesta 1.0L, Fiesta GTDI 1.6L, Focus 1.0L, KA 1.0L, Transit Connect 1.6L |
D | 3 2 1 |
CKP SIGRTN VREF |
| Escape/Kuga 2.0L, Explorer 2.3L, Focus GDI 2.0L, MKC, MKT 2.0L, Mustang 2.3L, Taurus 2.0L |
E | 2 3 1 |
CKP SIGRTN VREF |
| Expedition, Explorer GTDI 3.5L, F-150 GTDI 3.5L, Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Navigator, Taurus GTDI 3.5L, Transit 3.5L |
C | 1 2 3 |
CKP SIGRTN VREF |
| Fiesta TiVCT 1.6L, KA 1.5L |
F | 2 1 |
CKP- CKP+ |
| Fusion 1.5L | G | 3 2 1 |
CKP SIGRTN VREF |
| All other vehicles | H | 1 2 |
CKP- CKP+ |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 5.4L | 190-PIN | E58 E42 |
CKP+ CKPE- |
| Series 6.8L, Edge 3.5L, Explorer TiVCT 3.5L, Explorer 3.7L, F-150 TiVCT 3.5L, F-150 5.0L, F-650/F-750, Flex TiVCT 3.5L, MKS 3.7L, MKT 3.7L, MKX 3.7L, Motorhome/Stripped Chassis/Step Van, Mustang 3.7L, Mustang 5.0L, Taurus TiVCT 3.5L, Taurus 3.7L, Transit 3.7L |
198 PIN | E70 E69 |
CKP+ CKP- |
| EcoSport 2.0L Manual Transmission, EcoSport 1.6L |
80 PIN | E9 E2 |
CKP+ CKP- |
| EcoSport 2.0L Automatic Transmission, Fiesta TiVCT 1.6L |
128 PIN | T6 T14 |
CKP+ CKP- |
| Escape/Kuga 2.5L, Fusion 2.5L, MKZ 3.7L |
190-PIN | E62 E63 |
CKP+ CKP- |
| F-Series Super Duty | 190-PIN | E13 E12 |
CKP+ CKP- |
| Fiesta GTDI 1.6L, Fiesta 1.0L, Focus 1.0L |
198 PIN | E49 | CKP |
| Focus GDI 2.0L | 154 PIN | E45 | CKP |
| KA 1.0L | 128 PIN | E37 | CKP |
| KA 1.5L | 128 PIN | E38 E37 |
CKP+ CKP- |
| Mustang 5.2L | 198 PIN | E70 E60 |
CKP+ CKP- |
| Transit Connect 2.5L | 198 PIN | E60 E59 |
CKP+ CKP- |
| All other vehicles | 198 PIN | E11 | CKP |
