Pinpoint Test Dd: Fuel Pressure, Fuel Rail Pressure (FRP) And Fuel Rail Pressure Temperature (FRPT) Sensors: Introduction
WARNING: This page does not describe the selected car, but rather 31 other vehicles, including the 2016 Lincoln Navigator, 2016 Lincoln MKZ, 2016 Lincoln MKX, 2016 Lincoln MKT, and 2016 Lincoln MKS. However, it is still accessible from the selected car via links, so may be relevant.
WARNING:
VEHICLE FUEL SYSTEMS ARE PRESSURIZED EVEN WHEN THE ENGINE IS NOT RUNNING. TO AVOID FIRE OR PERSONAL INJURY, DISABLE THE FUEL DELIVERY SYSTEM AND RELIEVE FUEL SYSTEM PRESSURE BEFORE REMOVING ANY FUEL SYSTEM COMPONENT. REFER TO THE FUEL SYSTEM INFORMATION AT THE BEGINNING OF PINPOINT TEST HC
. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
NOTE:
With the engine running, the FRP PID value may be 48-70 kPa (7-10 psi) higher than a fuel pressure reading taken with a mechanical gauge.
This pinpoint test is intended to diagnose the following:
- fuel pressure sensor (9F972)
- fuel rail pressure (FRP) sensor (6B288)
- fuel rail pressure temperature (FRPT) sensor (9G756)
- harness circuits: FLP, FRP and FRT
- PCM (12A650)
Tables and Graphs
FRP SENSOR VOLTAGE AND PRESSURE SPECIFICATIONS
| Voltage | Pressure, MPa (gauge) | Pressure, psi (gauge) |
|---|---|---|
| 4.80 | 27.95 | 4054 |
| 4.50 | 26 | 3771 |
| 3.50 | 19.5 | 2828 |
| 2.50 | 13.0 | 1885 |
| 1.50 | 6.5 | 943 |
| 0.50 | 0 | 0 |
| 0.20 | -1.95 | -283 |
FRPT SENSOR VOLTAGE AND PRESSURE SPECIFICATIONS
| Voltage | Pressure (kPa) | Pressure (psi) |
|---|---|---|
| 4.5 | 482 | 70 |
| 3.9 | 413 | 60 |
| 3.4 | 344 | 50 |
| 2.8 | 275 | 40 |
| 2.2 | 207 | 30 |
| 1.6 | 138 | 20 |
| 1.1 | 69 | 10 |
| 0.5 | 0 | 0 |
FRPT SENSOR TEMPERATURE, VOLTAGE, AND RESISTANCE SPECIFICATIONS
| Temperature | Sensor | ||
|---|---|---|---|
| °C | °F | Volts | K Ohms |
| 100 | 212 | 0.47 | 2.073 |
| 95 | 203 | 0.54 | 2.405 |
| 90 | 194 | 0.61 | 2.800 |
| 85 | 185 | 0.70 | 3.273 |
| 80 | 176 | 0.80 | 3.840 |
| 75 | 167 | 0.92 | 4.524 |
| 70 | 158 | 1.06 | 5.351 |
| 65 | 149 | 1.21 | 6.356 |
| 60 | 140 | 1.38 | 7.584 |
| 55 | 131 | 1.56 | 9.091 |
| 50 | 122 | 1.77 | 10.949 |
| 45 | 113 | 1.99 | 13.252 |
| 40 | 104 | 2.23 | 16.123 |
| 35 | 95 | 2.48 | 19.720 |
| 30 | 86 | 2.74 | 24.253 |
| 25 | 77 | 3.00 | 30.000 |
| 20 | 68 | 3.26 | 37.332 |
| 15 | 59 | 3.50 | 46.745 |
| 10 | 50 | 3.73 | 58.911 |
| 5 | 41 | 3.95 | 74.745 |
| 0 | 32 | 4.13 | 95.501 |
| Pin | Circuit |
|---|---|
| 1 | FLP (Fuel Low Pressure) |
| 2 | SIGRTN (Signal Return) |
| 3 | VREF (Reference Voltage) |

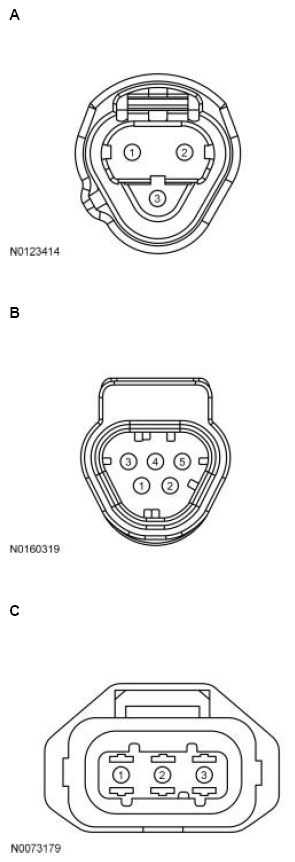

| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Edge 2.7L, Expedition, F-150, Focus GDI 2.0L, MKX 2.7L, Navigator, Transit |
A | 2 3 1 |
FRP SIGRTN VREF |
| Edge 2.0L, Explorer 2.3L, Focus 2.3L, MKC 2.3L, MKX 2.0L, Mustang |
B | 4 3 5 |
FRP SIGRTN VREF |
| Fusion 1.5L | C | 3 2 1 |
FRP SIGRTN VREF |
| All other vehicles | C | 2 1 3 |
FRP SIGRTN VREF |
| Pin | Circuit |
|---|---|
| 5 | FRT (Fuel Rail Temperature) |
| 2 | FRP (Fuel Rail Pressure) |
| 4 | SIGRTN (Signal Return) |
| 3 | VREF (Reference Voltage) |
Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES .
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| Edge 2.7L, Expedition, F-150, Navigator |
198 PIN | E35 B71 |
FRP FLP |
| Fiesta, Focus 1.0L |
198 PIN | E38 B71 |
FRP FLP |
| Focus GDI 2.0L | 154 PIN | E9 E7 |
FRP FLP |
| Mustang 5.2L | 198 PIN | B44 B34 |
FRT FRP |
| Transit | 198 PIN | E35 | FRP |
| All other vehicles | 198 PIN | E37 B71 |
FRP FLP |
