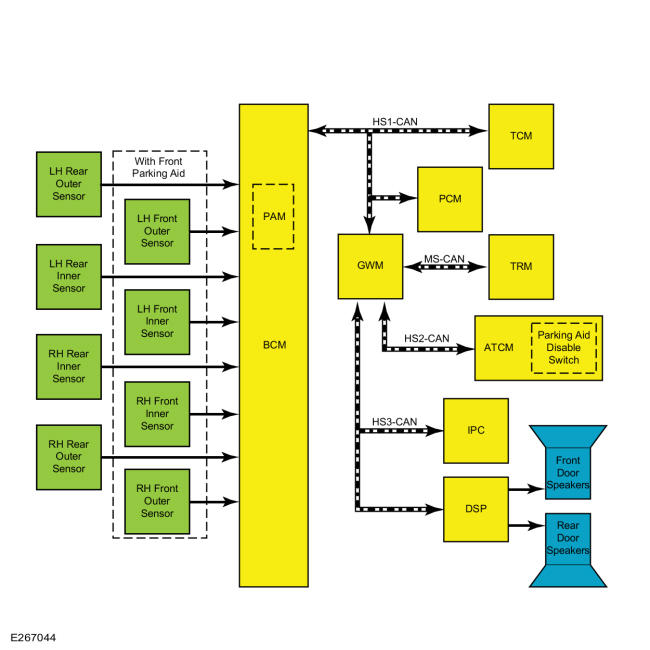

System Diagram Without Active Park Assist
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | PCM |
| 2 | BCM |
| 3 | PAM |
| 4 | LH rear outer sensor |
| 5 | TCM |
| 6 | GWM |
| 7 | TRM |
| 8 | DSP |
| 9 | IPC |
| 10 | Rear door speakers |
| 11 | Front door speakers |
| 12 | LH front outer sensor |
| 13 | LH front inner sensor |
| 14 | RH front inner sensor |
| 15 | RH rear outer sensor |
| 16 | RH front outer sensor |
| 17 | RH rear inner sensor |
| 18 | LH rear inner sensor |
| 19 | With front parking aid |
| 20 | ATCM |
| 21 | Parking aid disable switch |
