System Diagram - Supplemental Restraint System (SRS)
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.

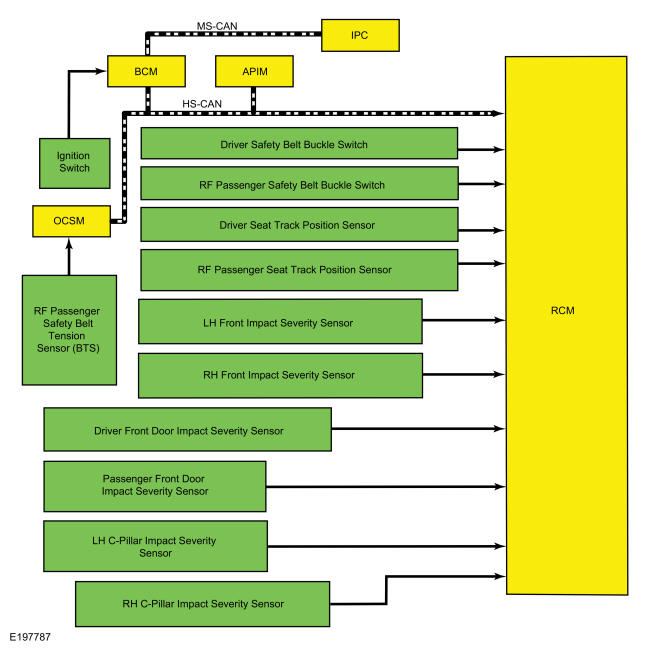

SRS Inputs
| Item | Description |
|---|---|
| 1 | RCM |
| 2 | HS-CAN |
| 3 | RF Passenger Seat Track Position Sensor |
| 4 | MS-CAN |
| 5 | Driver Safety Belt Buckle Switch |
| 6 | RF Passenger Safety Belt Buckle Switch |
| 7 | RH Front Impact Severity Sensor |
| 8 | Passenger Front Door Impact Severity Sensor |
| 9 | Driver Front Door Impact Severity Sensor |
| 10 | LH C-Pillar Impact Severity Sensor |
| 11 | RH C-Pillar Impact Severity Sensor |
| 12 | Ignition Switch |
| 13 | OCSM |
| 14 | RF Passenger Safety Belt Tension Sensor (BTS) |
| 15 | Driver Seat Track Position Sensor |
| 16 | APIM |
| 17 | LH Front Impact Severity Sensor |
| 18 | BCM |
| 19 | IPC |

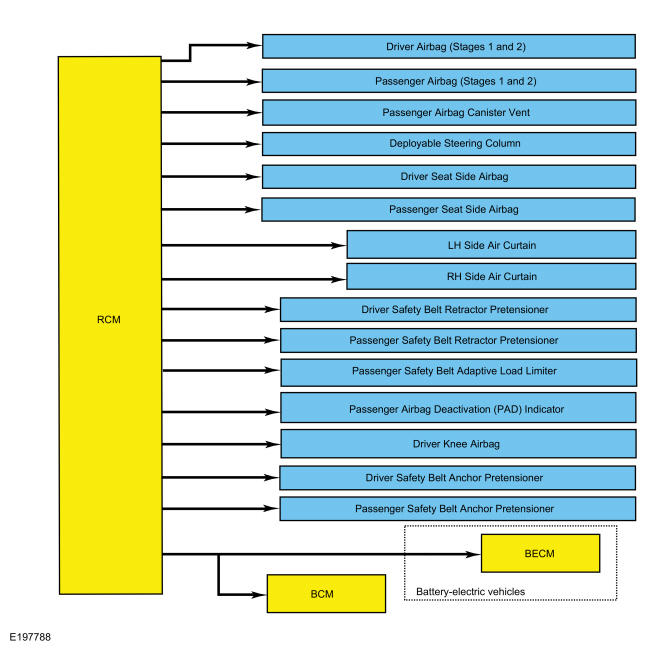

SRS Outputs
| Item | Description |
|---|---|
| 1 | RCM |
| 2 | Driver Seat Side Airbag |
| 3 | Passenger Seat Side Airbag |
| 4 | BECM |
| 5 | Battery-electric vehicles |
| 6 | BCM |
| 7 | Driver Airbag (Stages 1 and 2) |
| 8 | Passenger Airbag (Stages 1 and 2) |
| 9 | LH Side Air Curtain |
| 10 | Driver Safety Belt Retractor Pretensioner |
| 11 | Passenger Airbag Deactivation (PAD) Indicator |
| 12 | RH Side Air Curtain |
| 13 | Driver Knee Airbag |
| 14 | Passenger Airbag Canister Vent |
| 15 | Deployable Steering Column |
| 16 | Passenger Safety Belt Retractor Pretensioner |
| 17 | Passenger Safety Belt Adaptive Load Limiter |
| 18 | Driver Safety Belt Anchor Pretensioner |
| 19 | Passenger Safety Belt Anchor Pretensioner |
