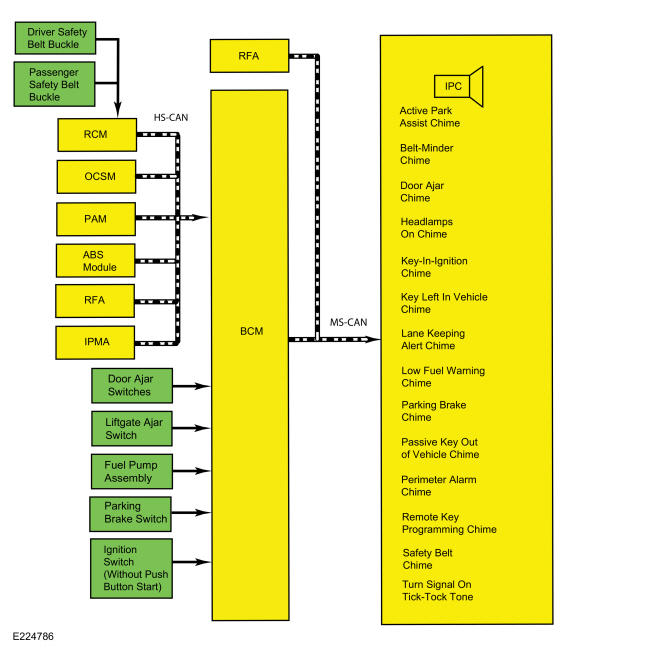

System Diagram
WARNING: This page is about a different car, the 2018 Ford Focus. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Description |
|---|---|
| 1 | ABS module |
| 2 | RFA |
| 3 | Ignition switch (without push button start) |
| 4 | RFA |
| 5 | PAM |
| 6 | BCM |
| 7 | Fuel pump assembly |
| 8 | Liftgate ajar switch |
| 9 | Door ajar switches |
| 10 | Parking brake switch |
| 11 | Driver safety belt buckle |
| 12 | Passenger safety belt buckle |
| 13 | RCM |
| 14 | OCSM |
| 15 | Lane keeping alert chime |
| 16 | Belt-Minder® chime |
| 17 | Door ajar chime |
| 18 | Headlamps on chime |
| 19 | Remote key programming chime |
| 20 | Key-in-ignition chime |
| 21 | Passive key out of vehicle chime |
| 22 | Low fuel warning chime |
| 23 | Parking brake chime |
| 24 | Perimeter alarm chime |
| 25 | Safety belt chime |
| 26 | Turn signal on tick-tock tone |
| 27 | IPC |
| 28 | Active park assist chime |
| 29 | Key left in vehicle chime |
| 30 | IPMA |
