WARNING: This page is about a different car, the 2018 Lincoln MKC. However, it is still accessible from the selected car via links, so may be relevant.

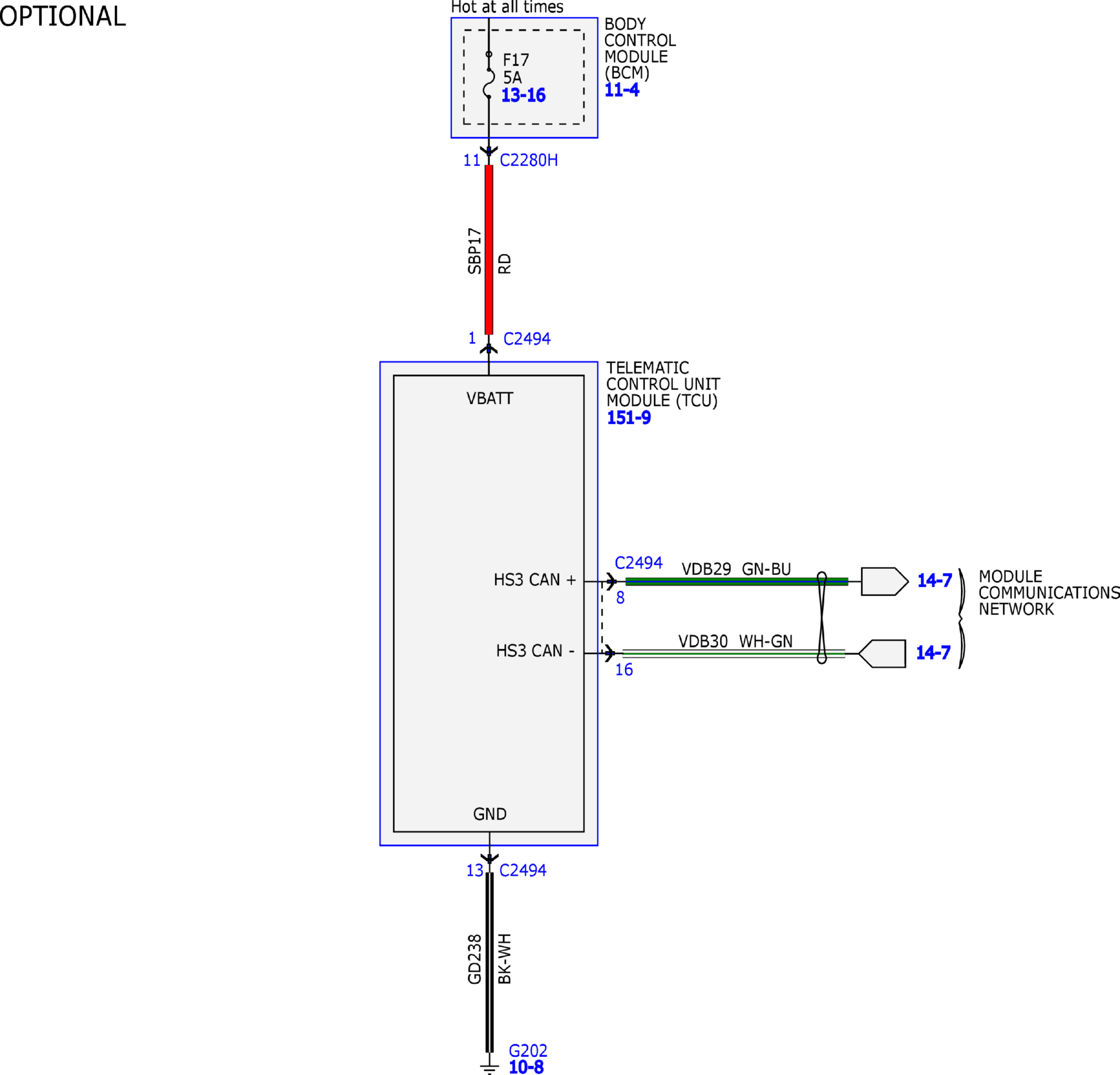

Fig 1: Audio System/Navigation Wiring Diagram - Without THX (1 Of 12)
Courtesy of FORD MOTOR COMPANY

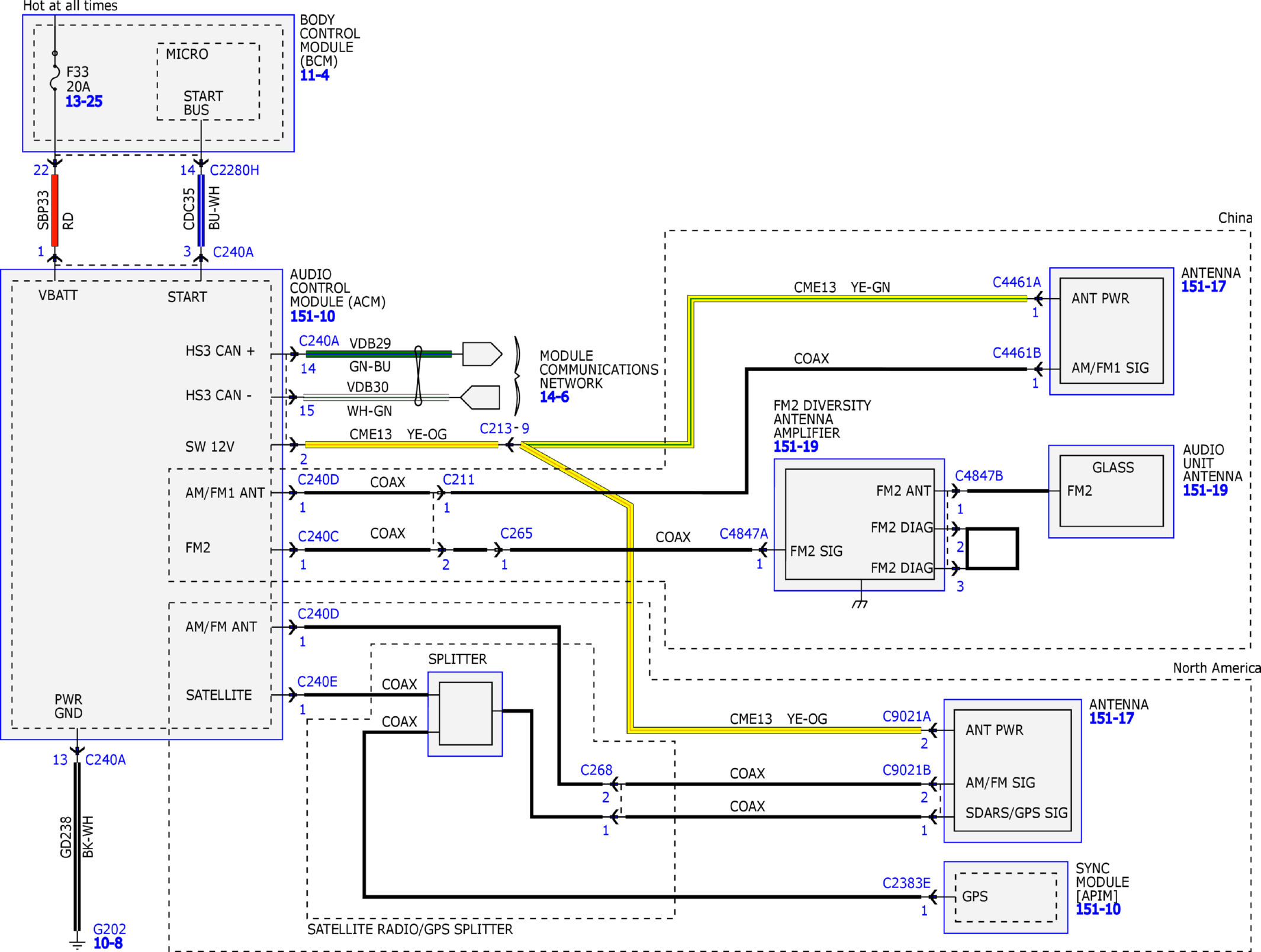

Fig 2: Audio System/Navigation Wiring Diagram - Without THX (2 Of 12)
Courtesy of FORD MOTOR COMPANY

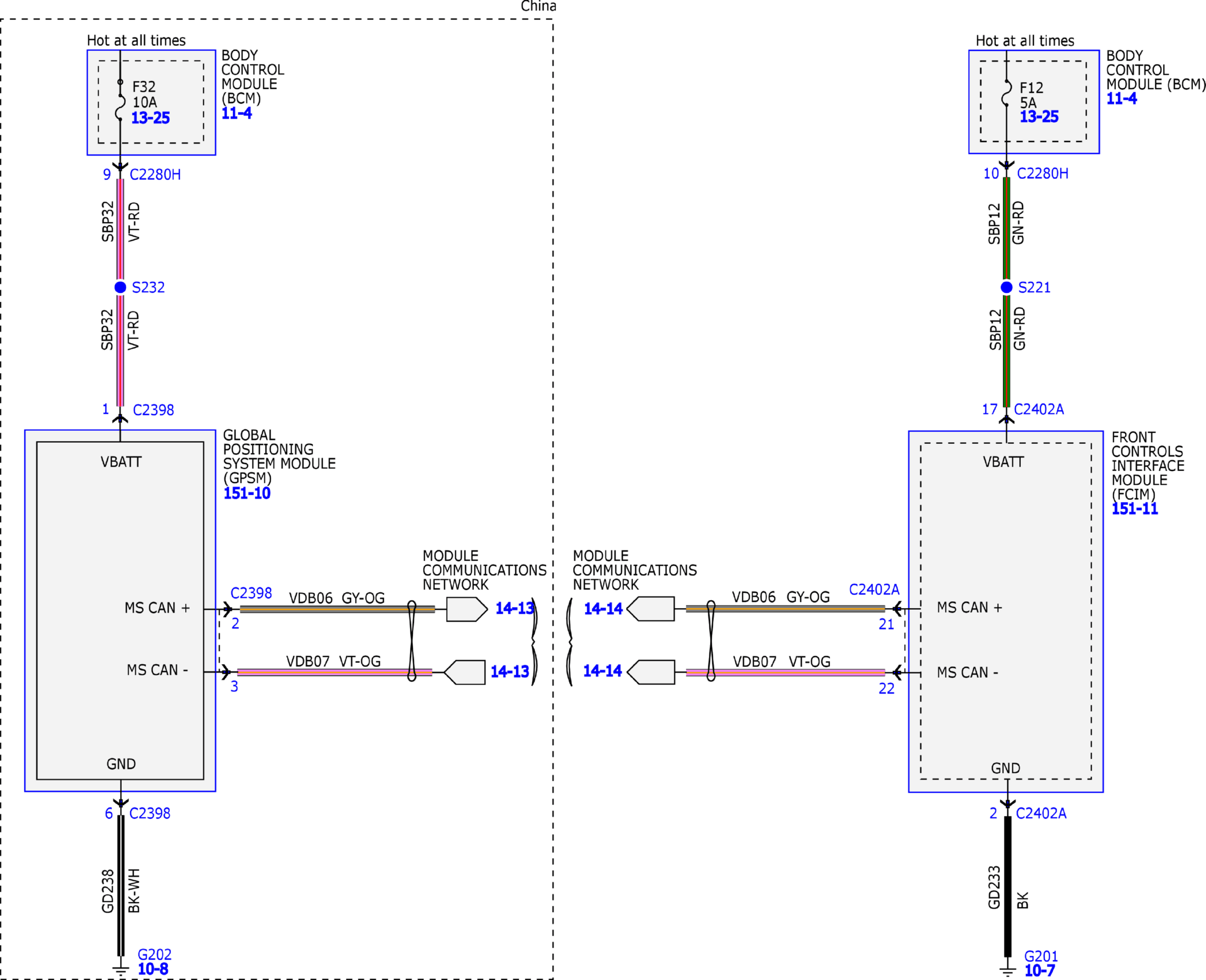

Fig 3: Audio System/Navigation Wiring Diagram - Without THX (3 Of 12)
Courtesy of FORD MOTOR COMPANY

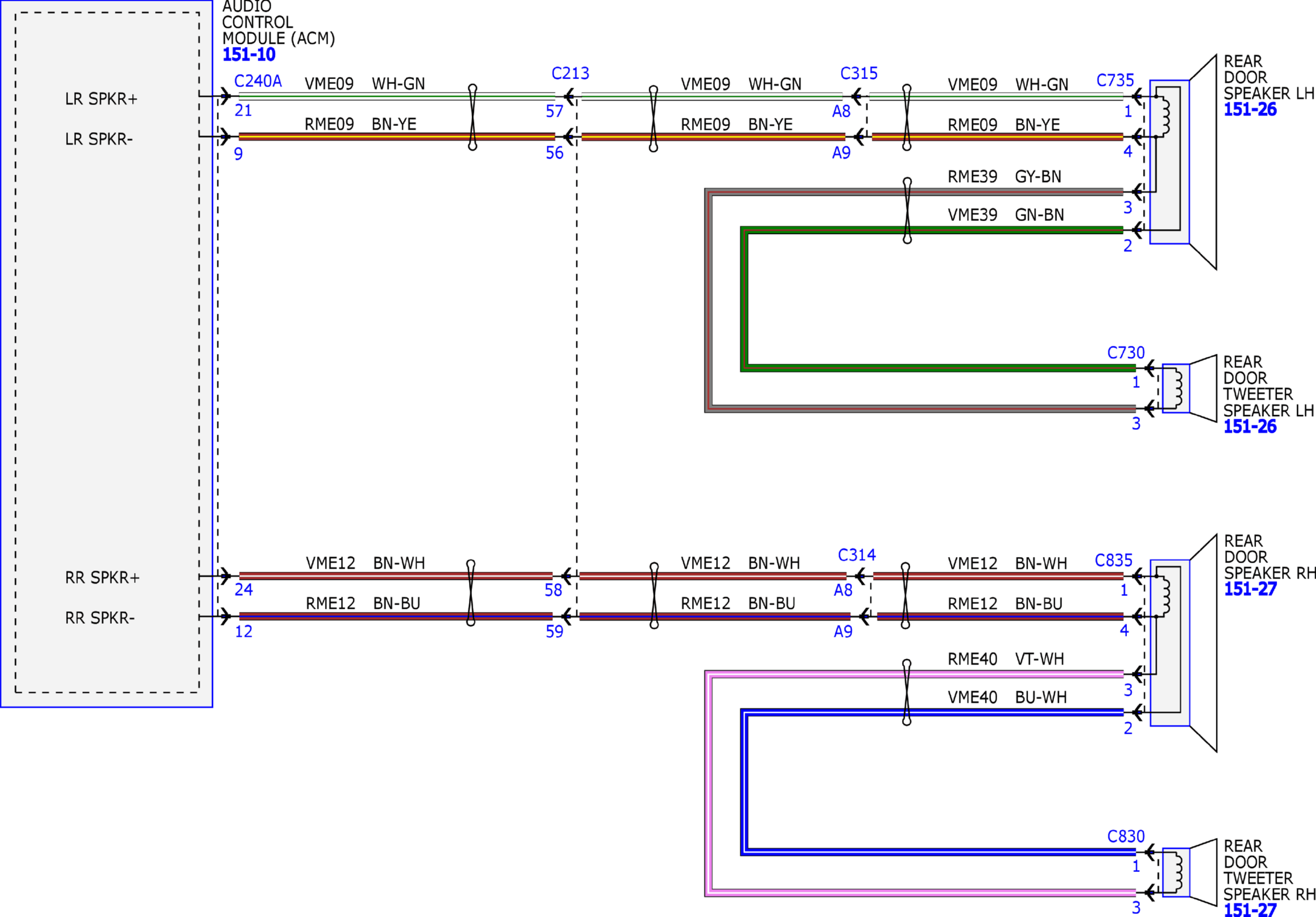

Fig 4: Audio System/Navigation Wiring Diagram - Without THX (4 Of 12)
Courtesy of FORD MOTOR COMPANY

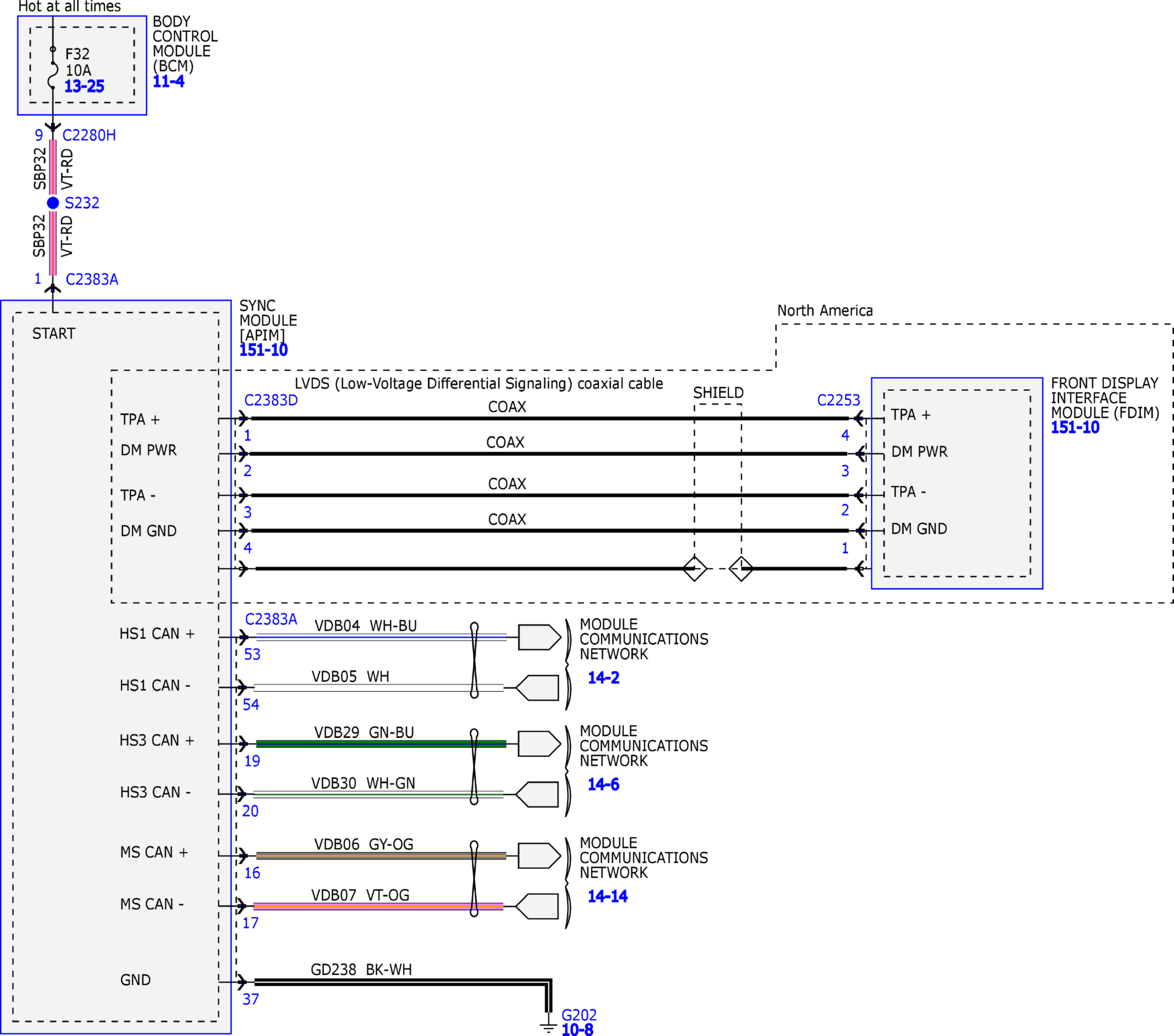

Fig 5: Audio System/Navigation Wiring Diagram - Without THX (5 Of 12)
Courtesy of FORD MOTOR COMPANY

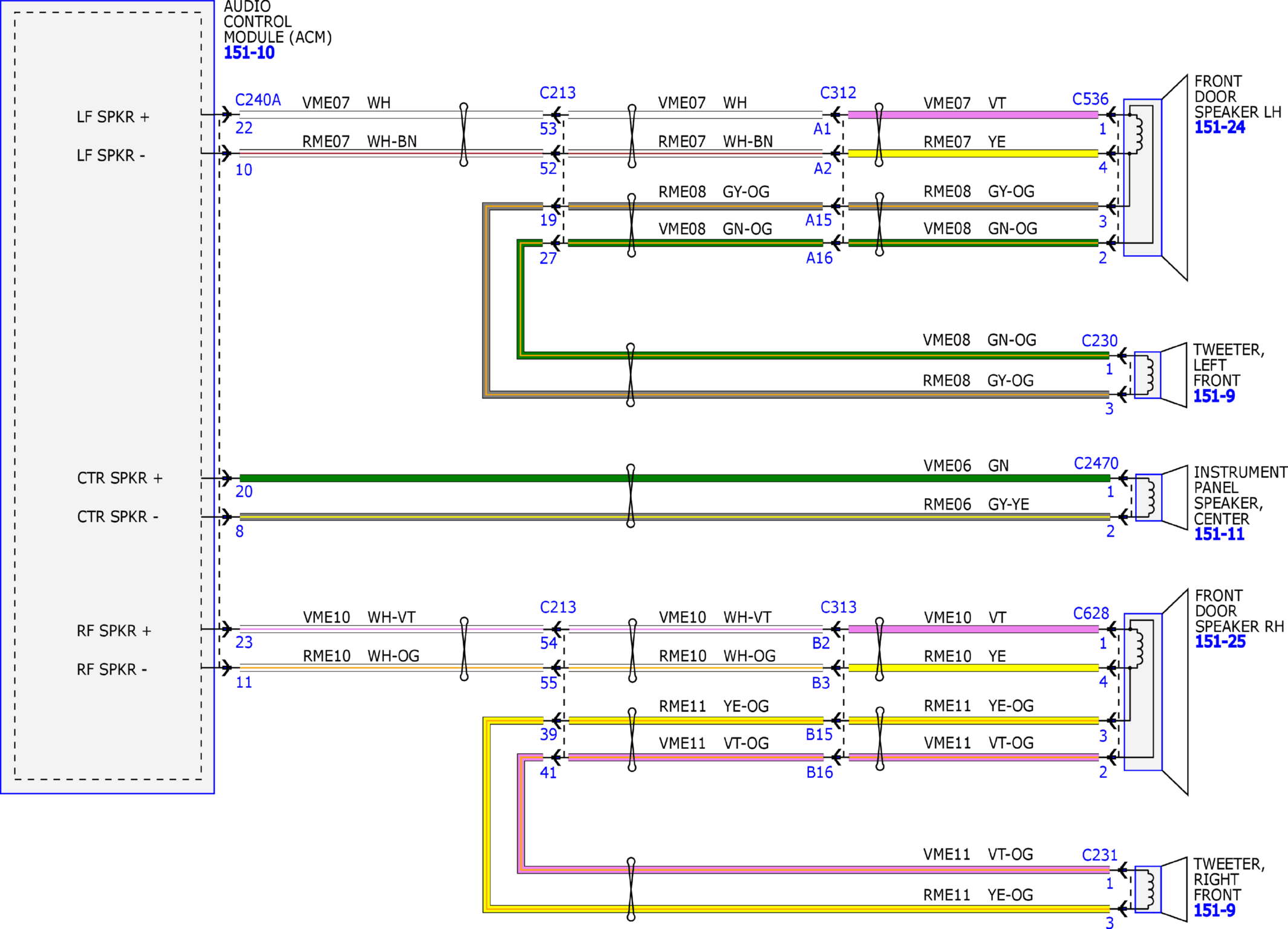

Fig 6: Audio System/Navigation Wiring Diagram - Without THX (6 Of 12)
Courtesy of FORD MOTOR COMPANY

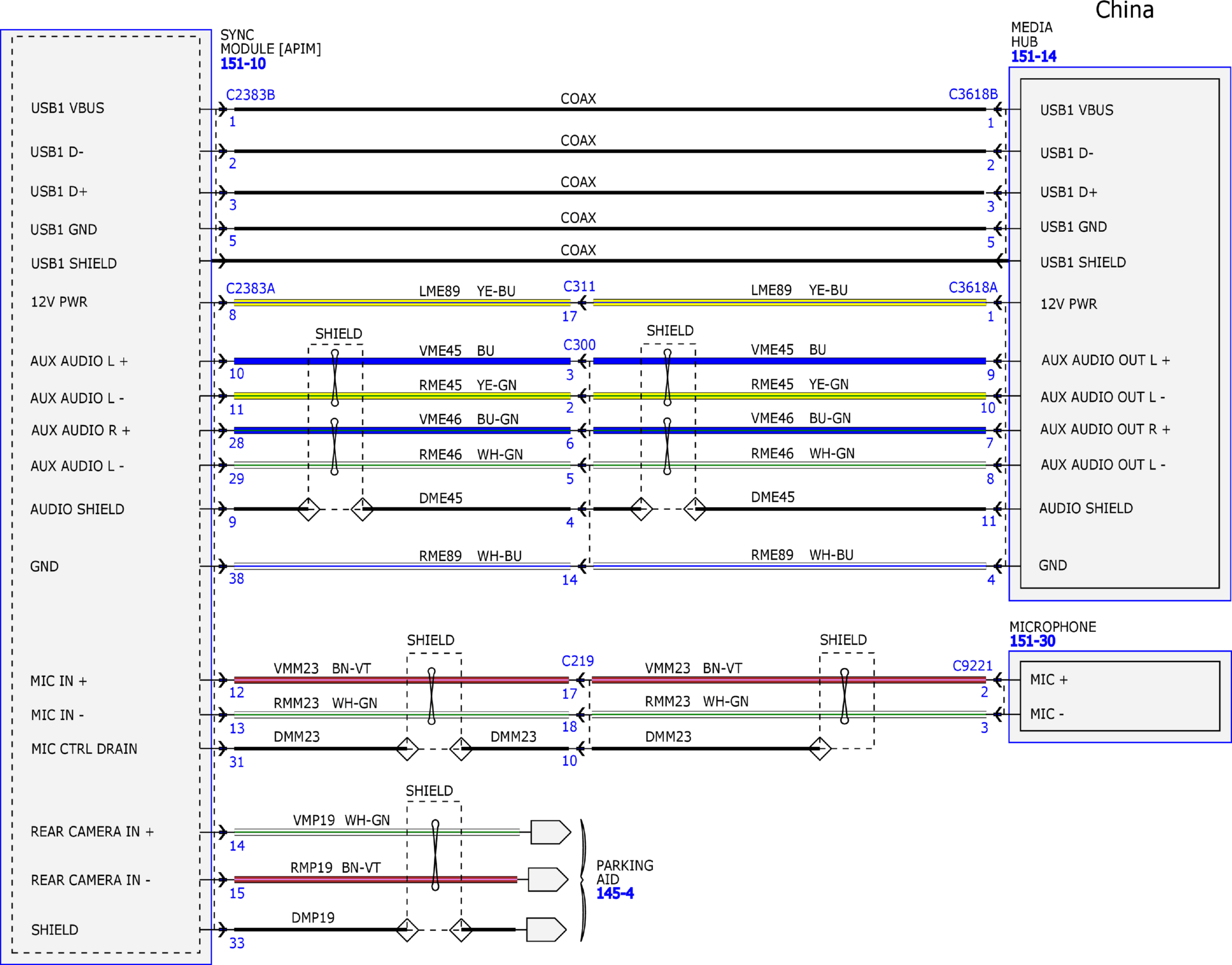

Fig 7: Audio System/Navigation Wiring Diagram - Without THX (7 Of 12)
Courtesy of FORD MOTOR COMPANY

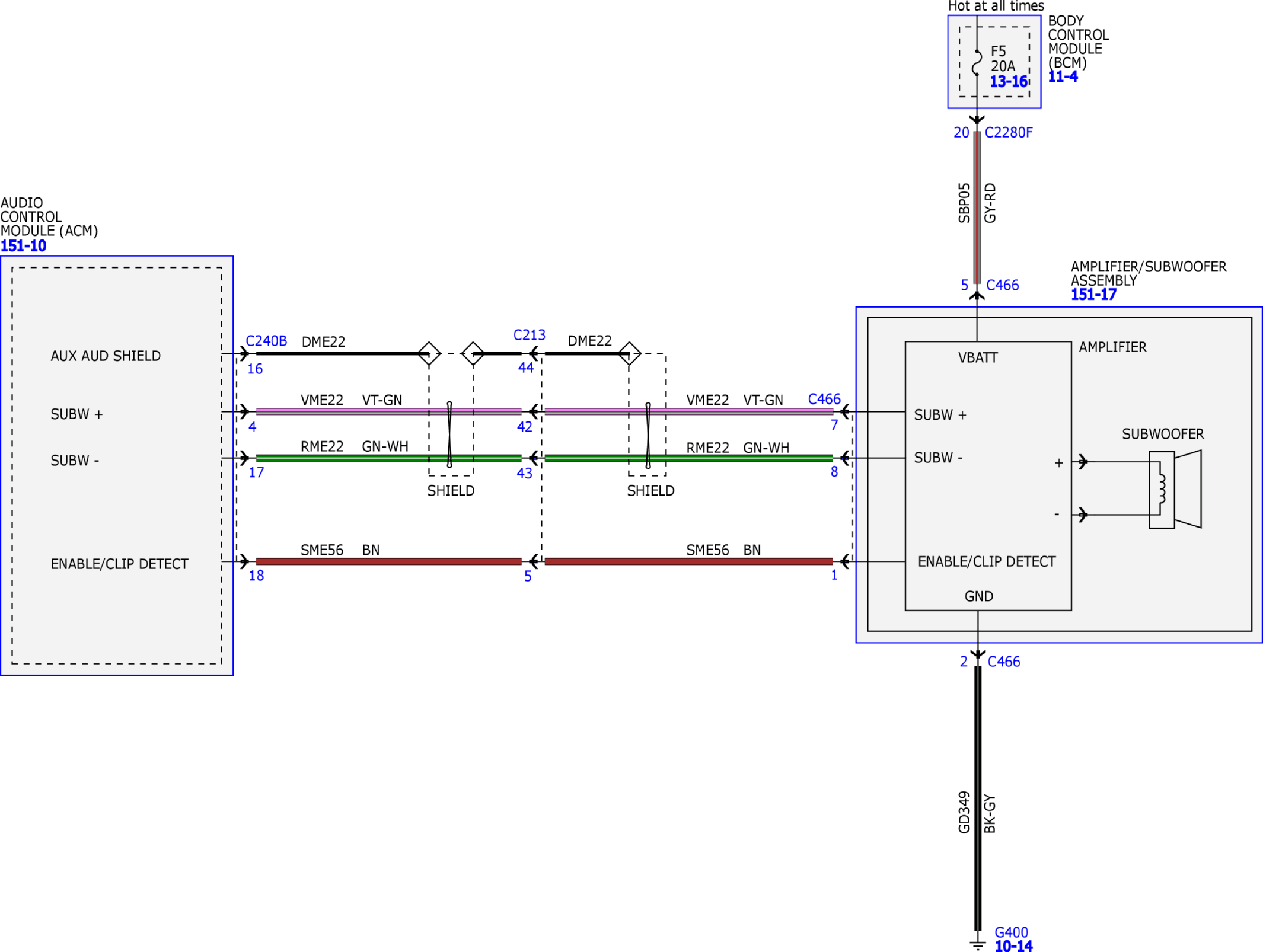

Fig 8: Audio System/Navigation Wiring Diagram - Without THX (8 Of 12)
Courtesy of FORD MOTOR COMPANY
Fig 9: Audio System/Navigation Wiring Diagram - Without THX (9 Of 12)
Courtesy of FORD MOTOR COMPANY
Fig 10: Audio System/Navigation Wiring Diagram - Without THX (10 Of 12)
Courtesy of FORD MOTOR COMPANY
Fig 11: Audio System/Navigation Wiring Diagram - Without THX (11 Of 12)
Courtesy of FORD MOTOR COMPANY
Fig 12: Audio System/Navigation Wiring Diagram - Without THX (12 Of 12)
