PINPOINT TEST DR: Camshaft Position (CMP) Sensor: Introduction
WARNING: This page is about a different variant/trim than selected.
This pinpoint test is intended to diagnose the following:
- CMP sensor (6B288)
- harness circuits: CMP, SIGRTN, VBPWR, VRSRTN, and VRSRTN2
- powertrain control module (PCM) (12A650)

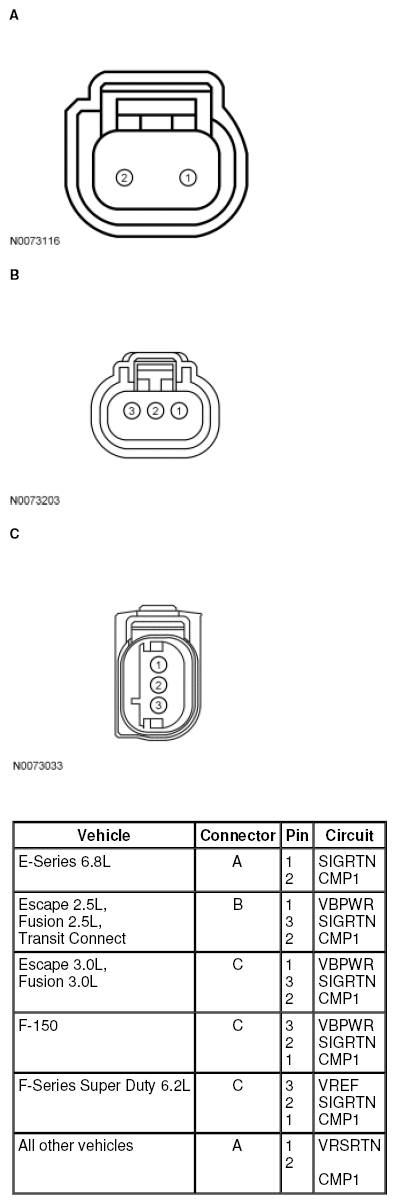

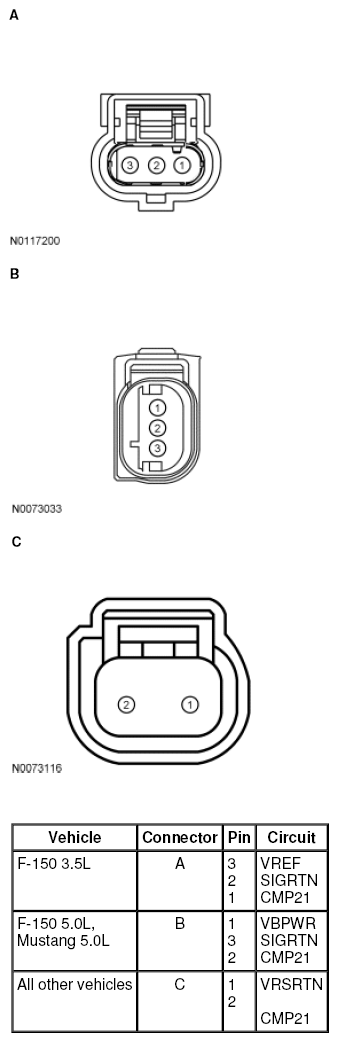

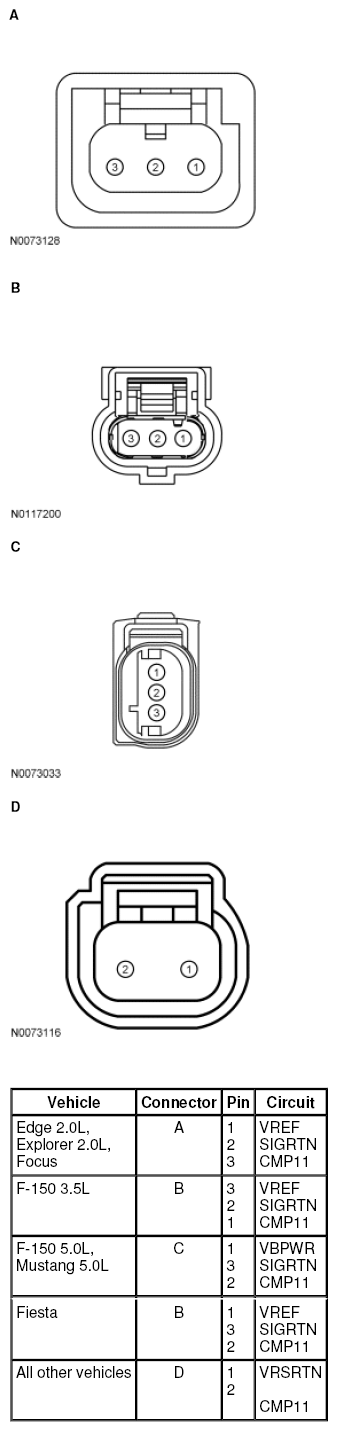

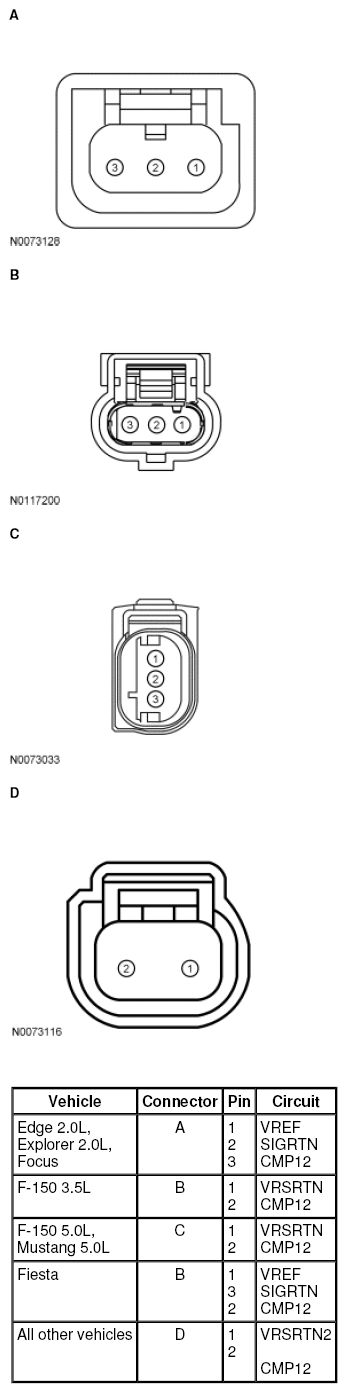

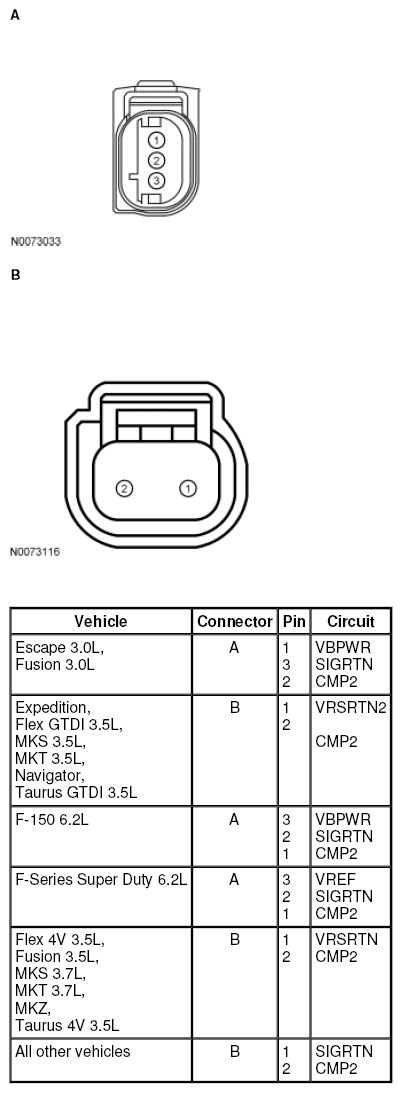

Powertrain Control Module (PCM) Connector
For PCM connector views or reference values, refer to REFERENCE VALUES article.
| Vehicle | Connector | Pin | Circuit |
|---|---|---|---|
| E-Series 4.6L, E-Series 5.4L | 190-PIN | E27 | CMP1 |
| E41 | VRSRTN | ||
| E-Series 6.8L | 170 PIN | E45 | CMP1 |
| E58 | SIGRTN | ||
| Edge 3.5L, Edge 3.7L | 190-PIN | E48 | CMP22 |
| E46 | CMP21 | ||
| E47 | CMP12 | ||
| E45 | CMP11 | ||
| Edge 2.0L, Explorer 2.0L | 154 PIN | E79 | CMP12 |
| E80 | CMP11 | ||
| E46 | SIGRTN | ||
| Escape 3.0L, Fusion 3.0L | 190-PIN | E36 | VBPWR |
| E12 | CMP2 | ||
| E11 | CMP1 | ||
| E49 | SIGRTN | ||
| Escape 2.5L, Fusion 2.5L | 190-PIN | E36 | VBPWR |
| E11 | CMP1 | ||
| E49 | SIGRTN | ||
| Expedition, Navigator | 190-PIN | E48 | VRSRTN2 |
| E47 | CMP2 | ||
| E46 | CMP1 | ||
| E29 | VRSRTN | ||
| F-150 6.2L | 190-PIN | E36 | VBPWR |
| E38 | CMP2 | ||
| E37 | CMP1 | ||
| E32 | SIGRTN | ||
| F-150 5.0L, Mustang 5.0L | 190-PIN | E48 | VRSRTN2 |
| E36 | VBPWR | ||
| E47 | CMP22 | ||
| E42 | CMP21 | ||
| E46 | CMP12 | ||
| E41 | CMP11 | ||
| E29 | VRSRTN | ||
| E32 | SIGRTN | ||
| F-150 3.5L | 198 PIN | E55 | VRSRTN2 |
| E70 | CMP22 | ||
| E26 | CMP21 | ||
| E54 | CMP12 | ||
| E28 | CMP11 | ||
| E69 | VRSRTN | ||
| E53 | SIGRTN | ||
| F-Series Super Duty 6.2L | 190-PIN | E38 | CMP2 |
| E37 | CMP1 | ||
| E32 | SIGRTN | ||
| F-Series Super Duty 6.8L, Motorhome / Stripped Chassis / Step Van, Mustang 5.4L | 190-PIN | E46 | CMP1 |
| E29 | VRSRTN | ||
| Fiesta | 128 PIN | T19 | CMP12 |
| T21 | CMP11 | ||
| T27, T29 | SIGRTN | ||
| Flex 4V 3.5L, MKS 3.7L, MKT 3.7L, Taurus 4V 3.5L | 190-PIN | E44 | CMP2 |
| E45 | CMP1 | ||
| E42 | VRSRTN | ||
| Flex GTDI 3.5L, MKS 3.5L, MKT 3.5L, Taurus GTDI 3.5L | 190-PIN | E44 | VRSRTN2 |
| E45 | CMP2 | ||
| E46 | CMP1 | ||
| E28 | VRSRTN | ||
| Focus | 154 PIN | E79 | CMP12 |
| E80 | CMP11 | ||
| E44, E47 | SIGRTN | ||
| Fusion 3.5L, MKZ | 140 PIN | E44 | CMP2 |
| E45 | CMP1 | ||
| E33 | VRSRTN | ||
| Transit Connect | 190-PIN | E19 | VBPWR |
| E8 | CMP1 | ||
| E64 | SIGRTN | ||
| All other vehicles | 190-PIN | E28 | VRSRTN2 |
| E48 | CMP22 | ||
| E46 | CMP21 | ||
| E47 | CMP12 | ||
| E45 | CMP11 | ||
| E44 | VRSRTN |
